功能用途

本产品能根据用户设定的时间，自动打开和关闭各种用电设备的电源。产品控制使用范围如路灯、霓虹灯、广告招牌灯、生产设备、广播电视设备等需要定时打开和关闭的电器设备和家用电器。

用户可以通过设置开启(关闭)经纬度控制功能。时控开关将根据不同地理位置经纬度、不同季节(日期)日照时间自动调整开关时间。

性能指标

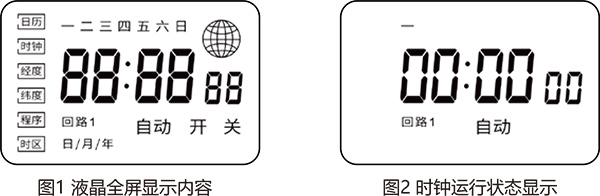

显示及功能说明

日历:当前的日期,显示顺序为日/月/年。

时钟:当前的时间,显示顺序为时、分、秒。

经度:用户所在地的经度数值，可设置范围为:东经0°～180° 西经0°～-180°

纬度:用户所在地的纬度数值，可设置范围为:北纬0°～80°

程序:产品所需要执行的开关回路、时间程序。(地球标志显示表示使用经纬度功能，系统则根据用户设置的经纬度、时区等信息自动调整所需要的开关时间，地球标志不显示系统则根据用户设定的参数执行开关)；时区:用户所在地执行的时区，东时区为1～12、西时区为-1～-12，在启用经纬度控制功能时必须设置正确的时区。

按键功能定义

菜单键：功能选择键，依次在“日历”、“时钟”、“经度”“纬度”、“程序”、“时区”功能间循环选择。

光标“ ”停至选中功能模式。

选择键：功能参数项选择。选中参数项呈闪烁状态。

+键：参数递加置数。-键 ：参数递减置数。

手动/自动键：正常工作时实现开/自动/关转换。

时钟键：设定状态返回时钟运行键。

取消/复位键：在程序设定状态，可对所设定的程序取消或恢复，程序取消后显示:“- -：

- -”表示无设定程序；

取消/复位键：长按开机；+键 -键 ：同时长按关机。

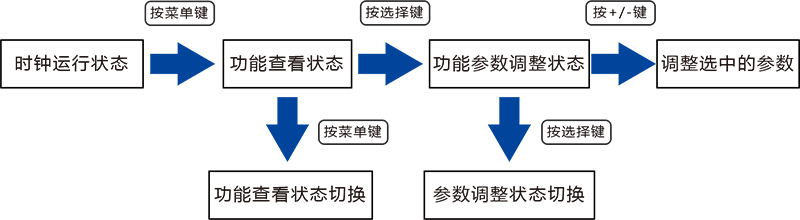

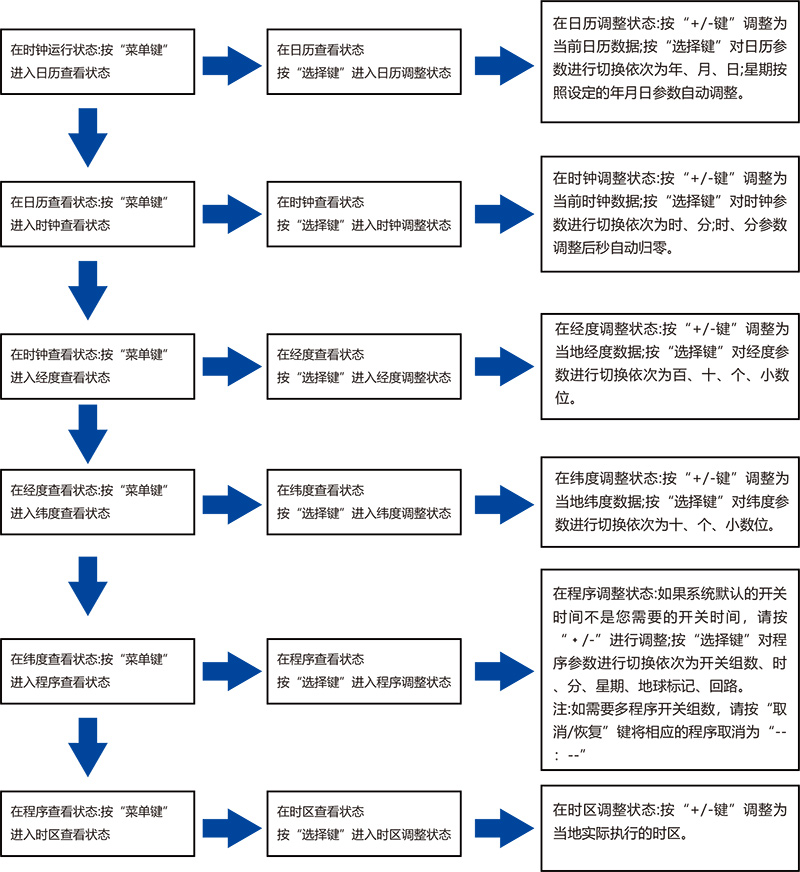

按键操作流程

在查看或调整状态:按时钟键，则立即返回时钟运行状态:30秒内无按键操作，即返回时钟运行状态.

程序设定示例

※设置完毕，按“菜单键”或“时钟键”返回时钟运行状态，若在您设置好程序后需要立即开启灯具，请在时钟运行状态下，按“手动/自动”键，将工作模式设置为“自动开”产品则立即开启，到系统运行到关的程序时间点关闭，此后即按照开关程序时间自动执行;反之请将工作模式设置为“自动关”。

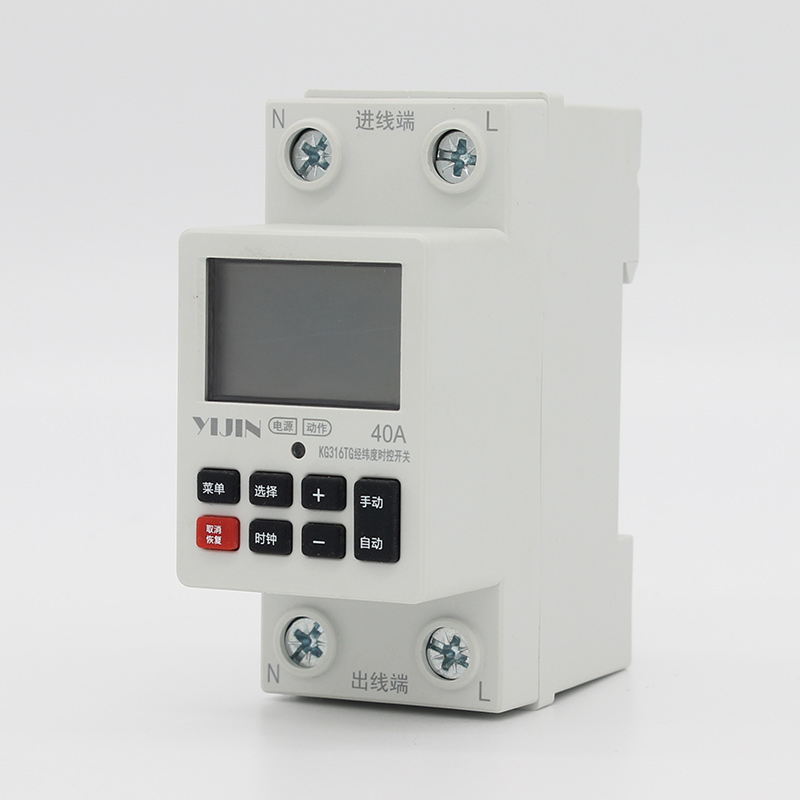

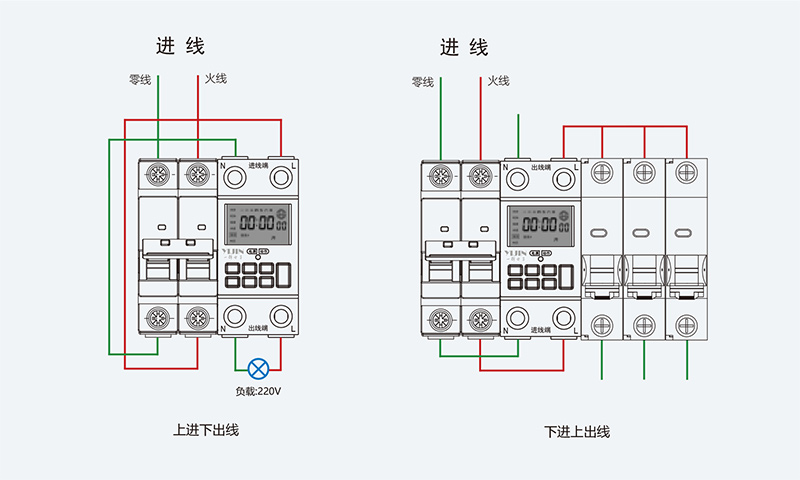

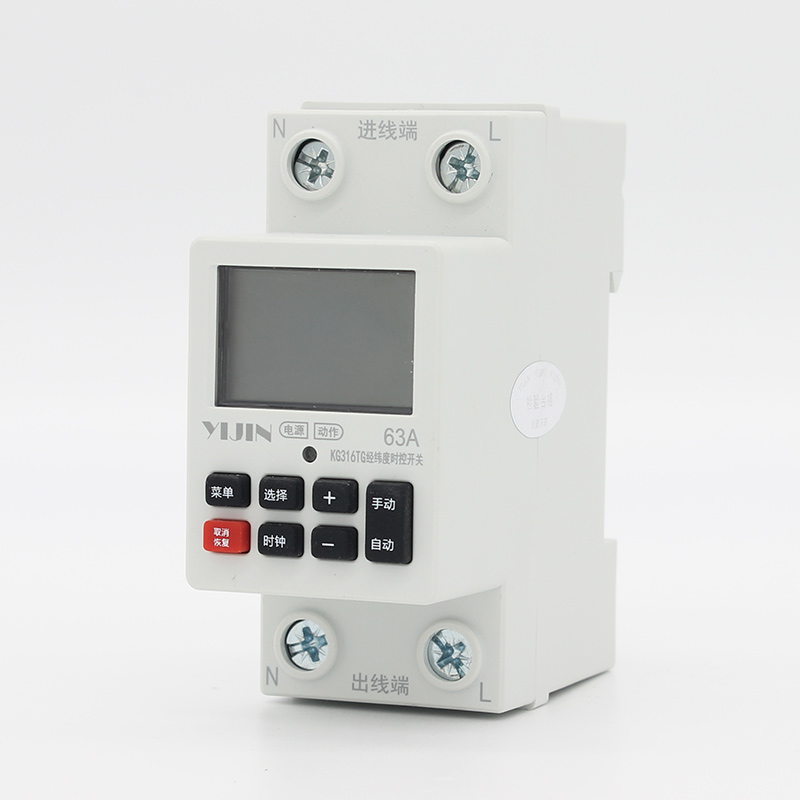

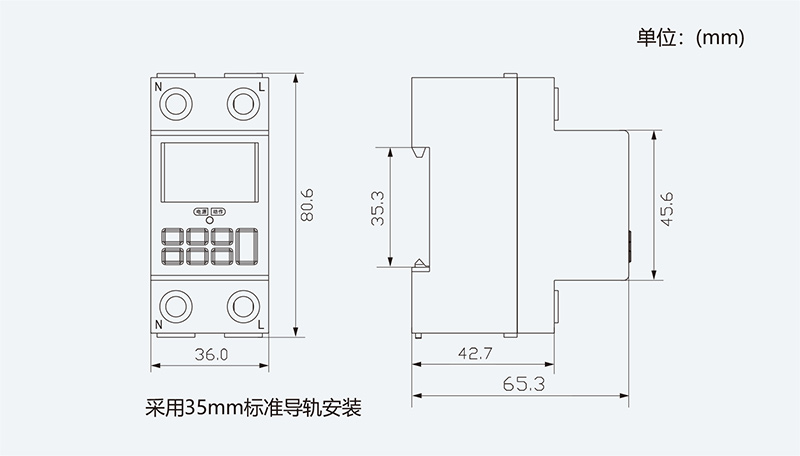

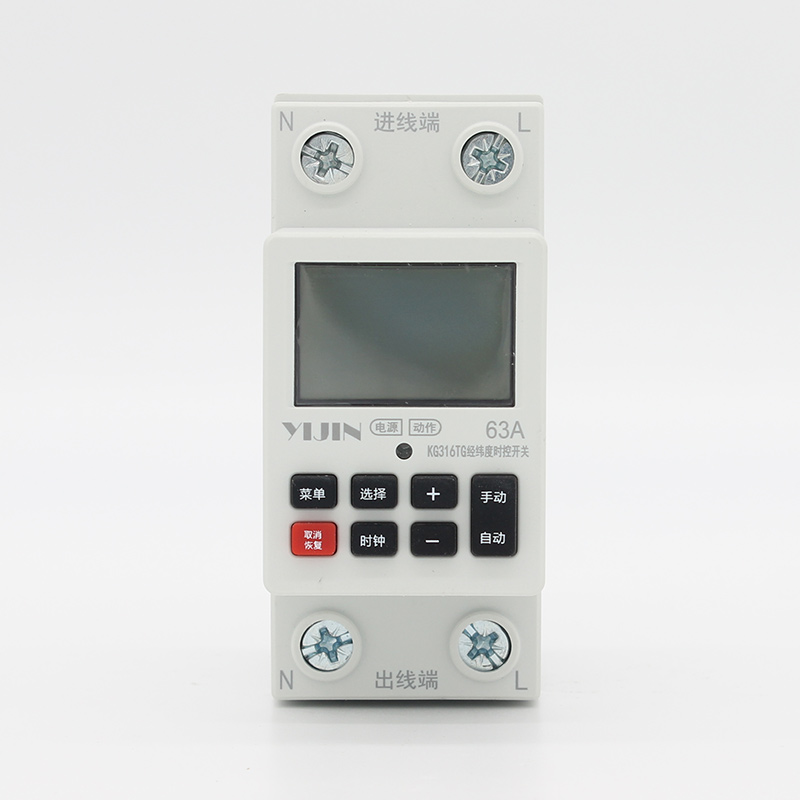

产品外形及接线图

注意事项

如果本开关在不应开的时间开启，或者在不应关的时间关闭，那可能是因为多余的几组开关时间没有取消，参照“程序设定”中介绍的程序调整方法取消（注意:开关时间显示“- -：- -”才表示取消，不要以为“00:00”表示取消）

因时控开关出错而可能发生人命相关事故或者对社会产生重大影响的设备（例如医疗设备以及大型设备等），严禁使用本时控开关。

因时控开关出错而发生重大财产损失的设备(大型加热器或冷库等)，在使用本时控开关时，请务必使特性和性能的数值有足够的余量，并采取二重电路等安全对策。

请勿自行修理、分解或改造，修理、检查等工作请务必委托给经销商店或负责施工的单位。

接通电源后请勿接触端子部分，本开关工作在无潮湿、腐蚀及高金属含量气体环境中。请勿使沾染油或水。

全国主要城市经纬度对照表

常见故障及排除方法

时控开关到设定开启时间动作指示灯亮、或到设定关闭时间电源指示灯亮，但继电器不转换，检查电源电压是否过低。

烧坏产品：检查供电电源是否超出产品额定电源电压，电源线是否接错。

故障排除：当产品出现故障后，首先应迅速断开电源，按接线图正确接线，检查线路无误后，按操作注意事项操作。确属产品本身质量问题的产品，请与当地经销公司或我公司联系。

LCD无显示，请确认产品是否进行开机。
