适用范围

KG316T时控开关适用于交流50/60Hz电压380V及以下控制电路中，作延时定时元件。可按预定的时间接通或断开各种控制电路的电源，适用适用于交流50/60Hz电压380V及以下控制电路中，作延时定于路灯、霓虹灯、广告招牌灯、广播电视设备以及各种家用电器。

型号含义

结构特质

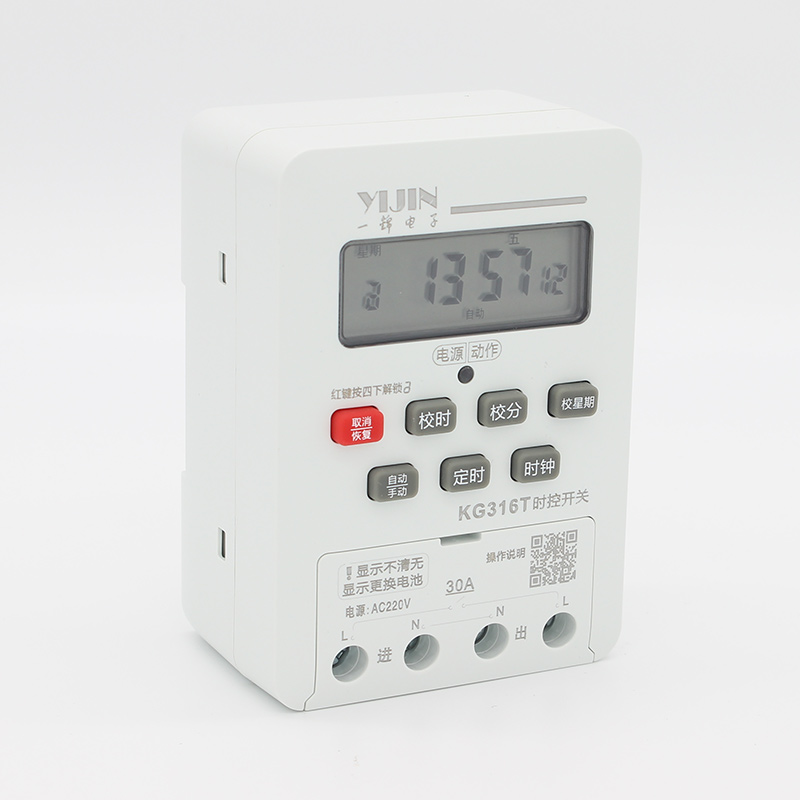

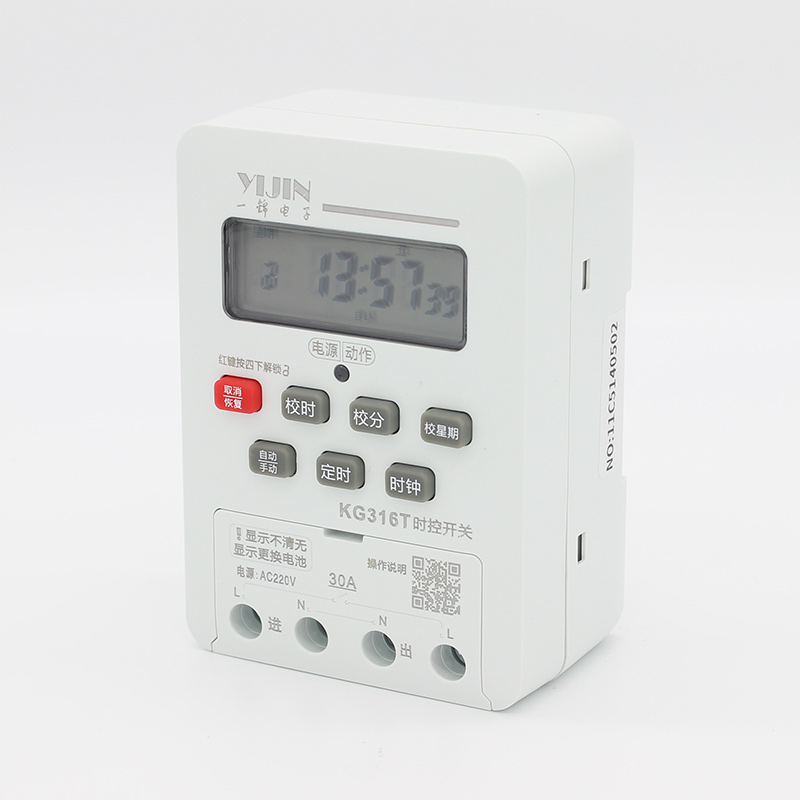

本公司KG316T时控开关采用八位微处理器芯片，直接封装在PCB板上，外围使用贴片元件、表面安装，LCD液晶显示屏，大功率继电器输出；电池可更换。

正常工作条件

使用环境：海拔高度不超过2000米；周围环境温度不高于+40℃及不低于-5℃；额定控制电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。

主要技术参数

1、额定绝缘电压Ui:AC380V

2、额定冲击耐受电压Uimp:AC1.5kV

3、额定控制电源电压US:AC50/60Hz:220V、380V;

4、污染等级:3;

5、外壳防护等级:IP50;

6、负载功率:(阻性负载:6KW;感性负载:1.8KW;电机负载:1.2KW;灯负载:0.9KW)

7、每天走时误差:小于或等于±2秒;

8、每天可设置16次开、16次关动作

9、开关时间可按天循环或按周循环

10、最长时间控制为168小时，最短时间控制为1分钟;

11、机械寿命:大于或等于100万次;

12、电寿命:大于或等于10万次

13、与短路保护器(SCPD)的协调配合即，继电器在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不允许继续使用。

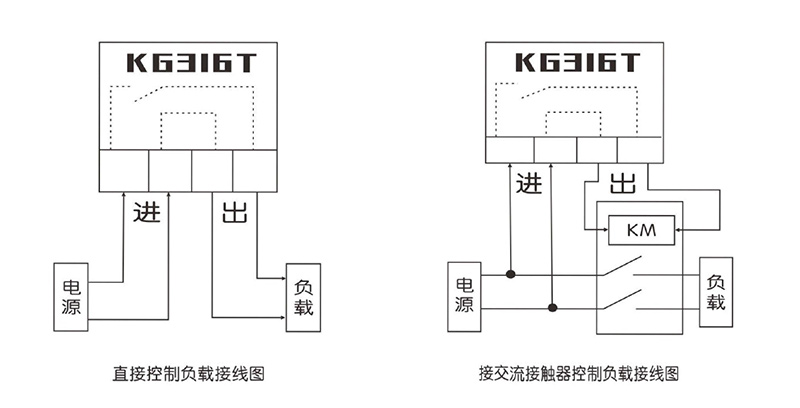

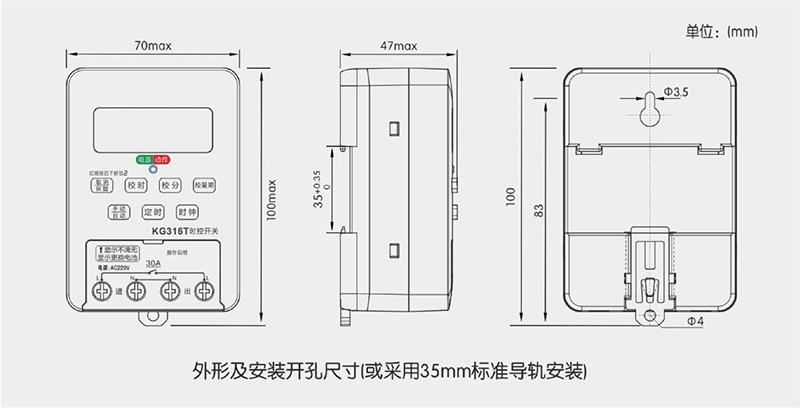

产品外形及接线图

安装使用操作

不操作键盘时15秒钟自动上锁，左下角显示标志“8”。

开锁：连按4次“取消/恢复”键，自动开锁，标志“3”消失。

分别按“校星期”、“校时”、“校分”，调整北京时间。

设定开关时间。

中英文对照表

时钟自动校时功能

在解锁状态下，先按住“取消/恢复”键，同时按“时钟”键显示“7d=00”进入时钟自动校时功能，表示一周需要调整的时间为秒“7d=-xx”表示自动减少，7d=xx表示自动增加，最大调整范围为28秒。按“校星期”键调整每周所需调整的时间，按“时钟”键返回。设定完成后，它会在每周六的00：31分30秒自动增加或减少时间。

操作注意事项

为防止强电流下触点发热，接线时务必拧紧接线柱上的螺丝。

严禁带电安装、拆卸产品。

请定期更换电池，避免电池电量不足，引起显示不清或无显示。（时控开关使用7号电池）

对可能造成重大经济损失或人身安全的设备，设计时请务必使技术特性和性能数值有足够余量，同时应该采用二重电路保护等安全措施

常见故障及排除方法

1、LCD无显示或显示不清，请更换电池。

2、通电工作后的时控开关工作不正常检查时控开关时段设定是否符合所需要求，以及星期的设定，是否设定在“自动的位置。

3、时控开关到设定时间输出指示灯亮，但继电器不转换。检查电源电压是否过低。

4、烧坏产品

检查供电电源是否超出产品额定电源电压，电源线是否接错。

5、故障排除

当产品出现故障后，首先断开电源，按接线图正确接线，检查线路无误后按操作注意事项操作。确属产品本身质量问题的产品，请与当地经销公司或本公司联系。
