适用范围

KG316TG时控开关适用于交流50/60Hz电压220V及以下控制电路中，作延时定时元件。可按预定的时间接通或断开各种控制电路的电源，适用适用于交流50/60Hz电压220V及以下控制电路中，作延时定于路灯、霓虹灯、广告招牌灯、广播电视设备以及各种家用电器。

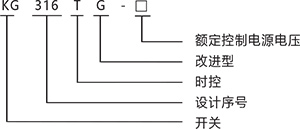

型号含义

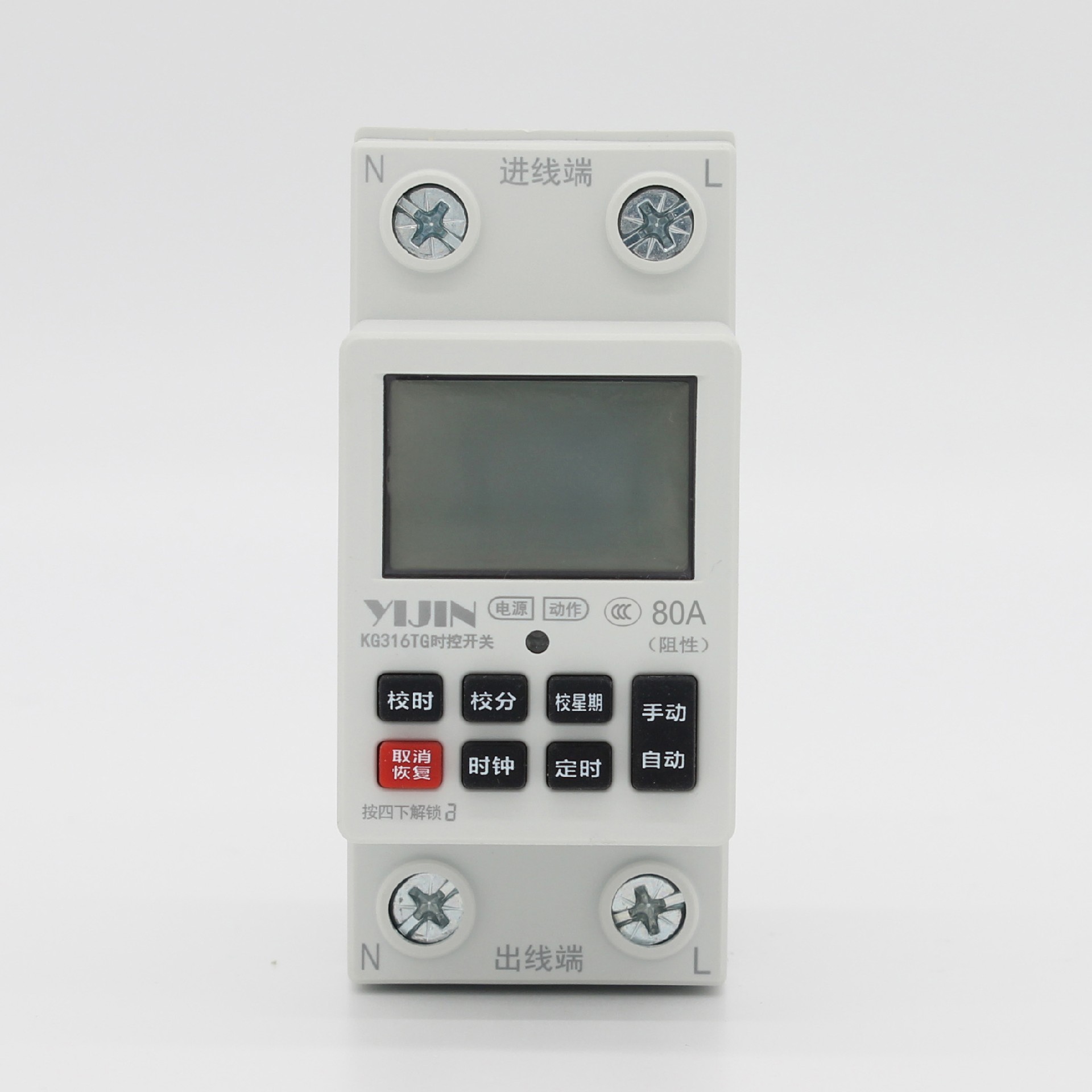

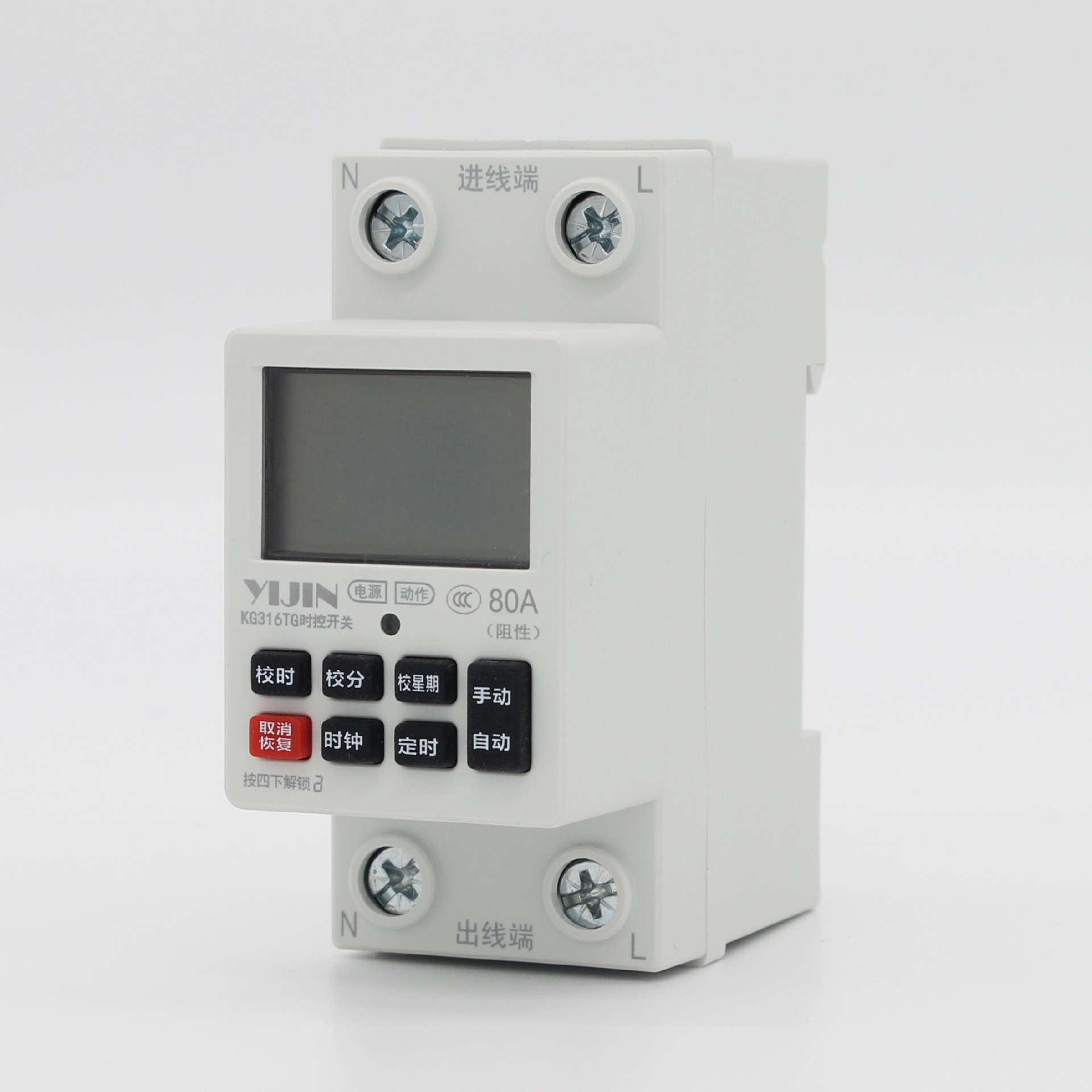

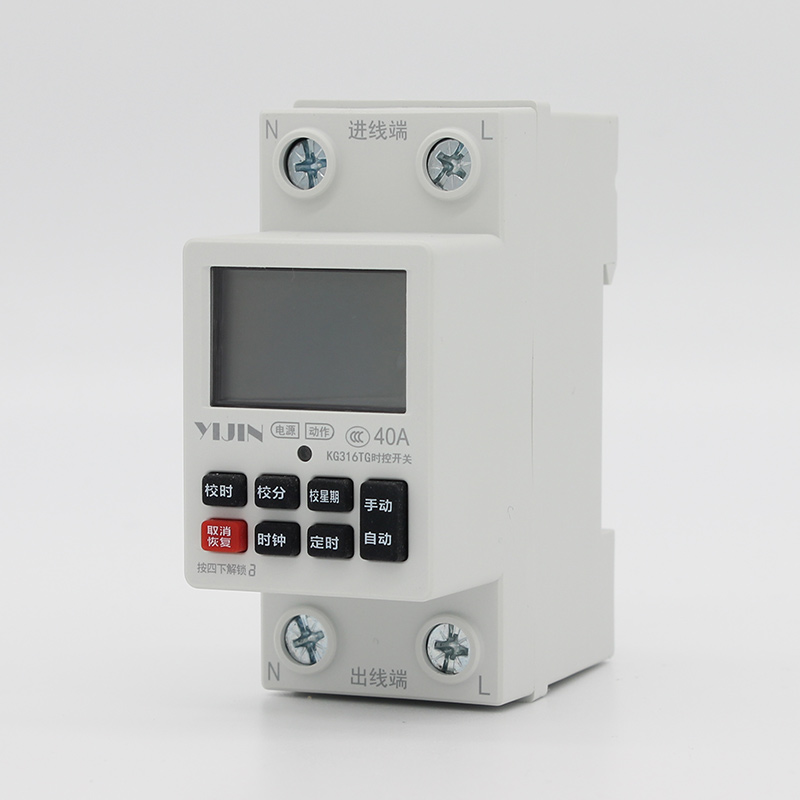

结构特征

本公司KG316TG时控开关采用八位微处理器芯片，直接封装在PCB板上，外围使用贴片元件、表面安装，LCD液晶显示屏，大功率继电器输出；体积小巧。

正常工作条件

使用环境：海拔高度不超过2000米；周围环境温度不高于+40℃及不低于-5℃；额定控制电源电压变化范围为85%-110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃；在雨雪侵袭不到的地方。

主要技术参数

1、额定绝缘电压Ui: AC250V

2、额定冲击耐受电压Uimp: (40A):AC 1.5kV (63A):AC 2.5kV (80A):AC 3kV

3、额定控制电源电压Us: AC220V;

4、污染等级: 3；

5、外壳防护等级: IP20；

6、40A负载功率： (阻性负载: 6KW；感性负载: 1.8KW；电机负载: 1.2KW；灯负载: 0.9KW)；

     63A负载功率：(阻性负载: 9KW；感性负载: 2.7KW；电机负载: 1.8KW；灯负载: 1.35KW)；

     80A负载功率：(阻性负载: 12KW；感性负载: 3.6KW；电机负载: 2.4KW；灯负载: 1.8KW)

7、每天走时误差: 小于或等于±2秒；

8、每天可设置16次开、16次关动作；

9、开关时间可按天循环或按周循环；

10、最长时间控制为168小时，最短时间控制为1分钟；

11、机械寿命：大于或等于100万次；

12、电寿命：大于或等于10万次；

13、与短路保护器（SCPD）的协调配合即可，继电器在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不允许继续使用。

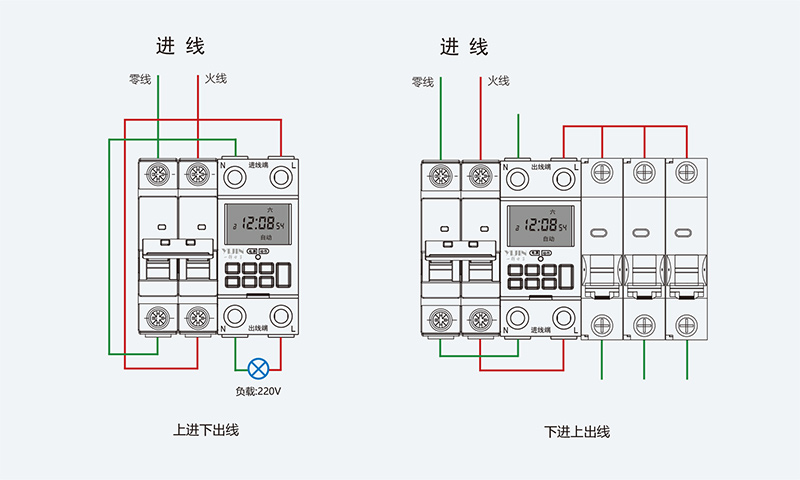

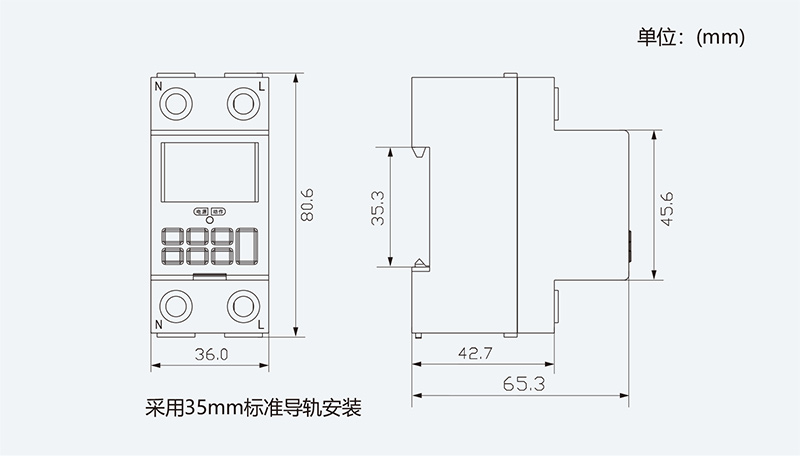

产品外形及接线图

安装使用操作

长按“取消/恢复”键开机

不操作键盘时15秒钟自动上锁，左下角显示标志“ ”。

开锁：连按4次“取消/恢复”键，自动开锁，标志“ ”消失。

分别按“校星期”、“校时”、“校分”，调整北京时间。

设定开关时间。

时钟自动校时功能

在解锁状态下，先按住“取消/恢复”键，同时按“时钟”键显示“7d=00”进入时钟自动校时功能，表示一周需要调整的时间为秒“7d=-xx”表示自动减少，7d=xx表示自动增加，最大调整范围为28秒。按“校星期”键调整每周所需调整的时间，按“时钟”键返回。设定完成后，它会在每周六的00：31分30秒自动增加或减少时间。

操作注意事项

为防止强电流下触点发热，接线时务必拧紧接线柱上的螺丝。

严禁带电安装、拆卸产品。

如长期不使用同时按下“校时”“校分”键3秒，进入休眠状态；解除休眠状态，按住“取消/恢复”键5秒，重新进入使用(注：休眠状态下，原设定数据全部清除，重新开机后进入出厂状态)。

对可能造成重大经济损失或人身安全的设备，设计时请务必使技术特性和性能数值有足够余量，同时应该采用二重电路保护等安全措施

常见故障及排除方法

1、通电工作后的时控开关工作不正常，检查时控开关时段设定是否符合所需要求，以及星期的设定，是否设定在“自动”的位置。

2、时控开关到设定时间输出指示灯亮，但继电器不转换。

检查电源电压是否过低。

3、烧坏产品

检查供电电源是否超出产品额定电源电压，电源线是否接错。

4、故障排除

当产品出现故障后，首先断开电源，按接线图正确接线，检查线路无误后按操作注

意事项操作。确属产品本身质量问题的产品，请与当地经销公司或本公司联系。

运输与贮藏

产品贮存和运输过程不受到雨雪的侵袭及挤压，在贮存时应放置在空气流通，相对湿度不超过85%，温度下限为-25℃，温度上限为+55℃。
