产品概述

AFDD电弧故障保护断路器由小型断路器和电弧故障保护模块拼装而成，具有过载、短路、电弧故障保护等保护功能。

AFDD电弧故障保护断路器适用于交流50Hz，额定电压230V，额定电流至63A及以下的线路中，用来对建筑物及类似用途的线路进行过电流保护，同时可弧故障、并联电弧故障和串联电弧故障进行的保护。在一定程度减少火灾安以提前检测到因电器装置破裂或电线老化等引起的很多火灾风险，对接地电全事故的发生，对人民的生命和财产安全提供了有效的保护

产品特点及用途

本产品为故障电弧断路器，是一种独立式的故障电弧断路器，具有体积小、功能多、可靠性强、安装方便等特点;

产品遵循 GB/T31143 IEC62602 标准;

该产品可以对接入线路中的故障电弧(包括故障并联电弧、故障串联电弧)进行有效的检测，还具有过载短路保护功能;

适用于交流电压 230V 线路中，通过内置电路及软件对下级线路的故障电弧情况进行分析处理，判断下级终端线路的状态;

当检测到线路中存在引起火灾的故障电弧时，脱扣断电功能;

广泛适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑;商场、体育馆、礼堂、影剧院、大型医院、学校，地铁大型企业厂房等建筑等低压线路场所中。

正常工作环境

1、周围空气温度

a.上限值不超过+40℃。

b.下限值不低于-4℃。

c.24h内平均值不超过+30℃。

d.极限使用温度-40℃~+75℃。

2、海拔高度

安装地点的海拔高度不超过2000米

3、大气条件

a.在周围空气温度为+35℃时，空气相对湿度不超过50%，在较低温度下可以有较高的相对湿度。

b.最湿月的月平均最低温度在20℃时，月平均相对湿度为90%。

c.已考虑到因温度变化而发生在产品表面上的凝露。

4、污染等级

保护器使用的污染等级为2级。

5、安装类别

安装类别为Ⅱ、Ⅲ类。

主要参数及技术性能

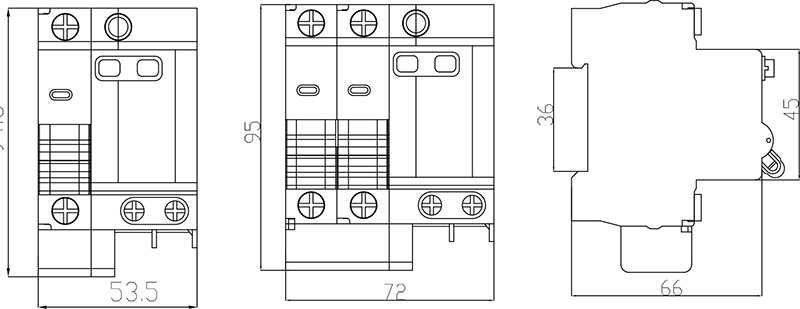

产品尺寸

用于涉电维修安装，务必确保操作人员持有电工类作业资质并采取必要的断电、绝缘防护措施。
