适用范围

AFDD电弧故障保护断路器由小型断路器和电弧故障保护模块拼装而成，具有过载、短路、电弧故障保护、漏电监测等保护功能。

AFDD电弧故障保护断路器适用于交流50Hz，额定电压230V，额定电流至63A及以下的线路中，用来对建筑物及类似用途的线路进行过电流保护，同时可弧故障、并联电弧故障和串联电弧故障进行的保护。在一定程度减少火灾安以提前检测到因电器装置破裂或电线老化等引起的很多火灾风险，对接地电全事故的发生，对人民的生命和财产安全提供了有效的保护。

型号含义

产品特点

电弧故障保护功能;

短路、过载、漏电保护.

窗口指示、漏电流测试。.

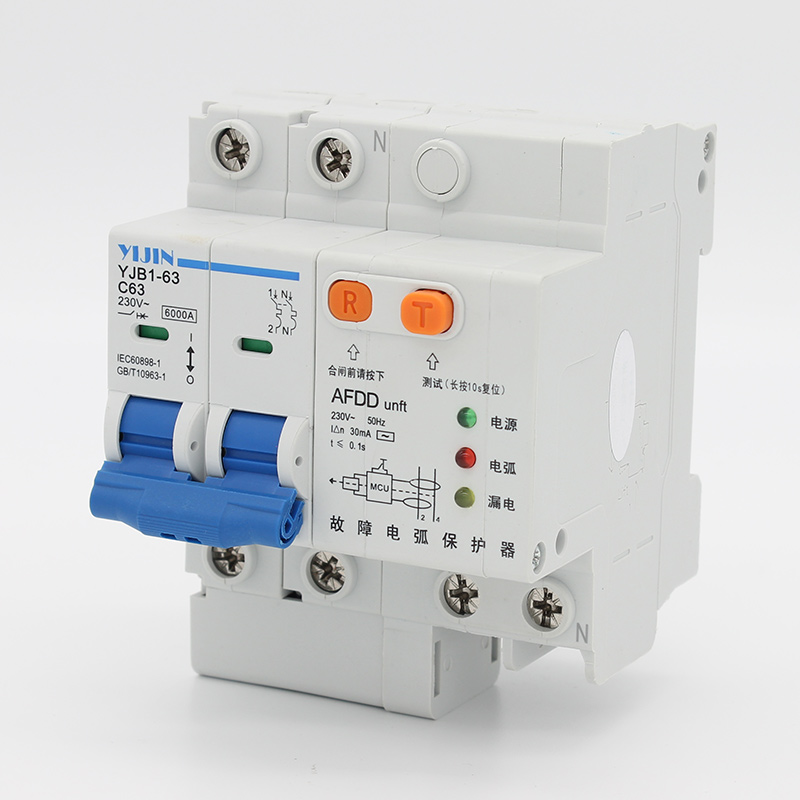

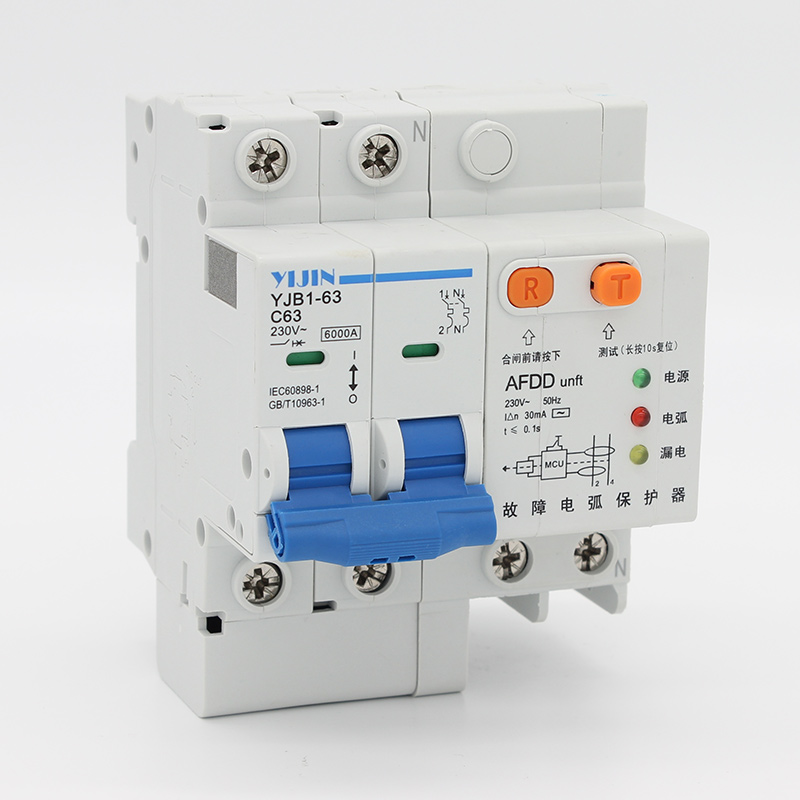

YJB1-63AFDD系列电弧故障保护器是一种新型的用电保护装置。由断路器、脱扣机构、电弧检测模块构成，具有短路保护、过载保护、漏电保护(选配)和电弧故障保护的功能。采用新的电路保护技术，当线路中出现故障电弧时，能及时检测并识别后切断电路，防止因故障引起的火灾，可有效避免电气火灾的发生。

使用场景

住宅、幼儿设施、老年设施、残疾人设施等，人员长期逗留的场所

存储可燃、易燃物品的场所，如木材厂、易燃品仓库等;

博物馆、图书馆、展览馆等，珍藏或展出贵重物品的场所;

商场、超市、酒店等人员密集场所。

正常工作条件

1、周围空气温度

a.上限值不超过+40℃。

b.下限值不低于-4℃。

c.24h内平均值不超过+30℃。

d.极限使用温度-40℃~+75℃。

2、海拔高度

安装地点的海拔高度不超过2000米，

3、大气条件

a.在周围空气温度为+35℃时，空气相对湿度不超过50%，在较低温度下可以有较高的相对湿度。

b.最湿月的月平均最低温度在20℃时，月平均相对湿度为90%。

c.已考虑到因温度变化而发生在产品表面上的凝露。

4、污染等级

保护器使用的污染等级为2级。

5、安装类别

安装类别为II、III类。

主要参数及技术性能

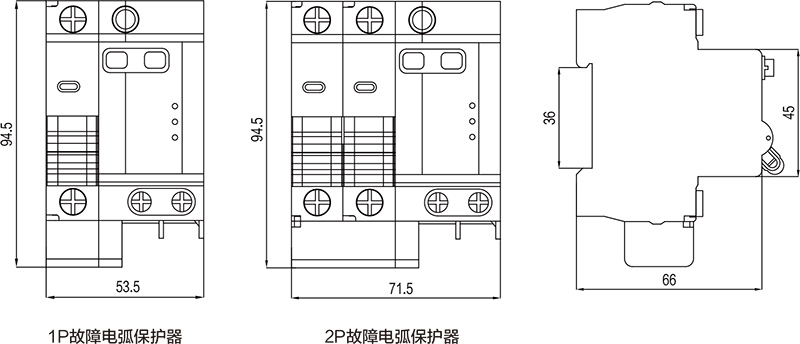

产品尺寸

用于涉电维修安装，务必确保操作人员持有电工类作业资质并采取必要的断电、绝缘防护措施。
