适用范围

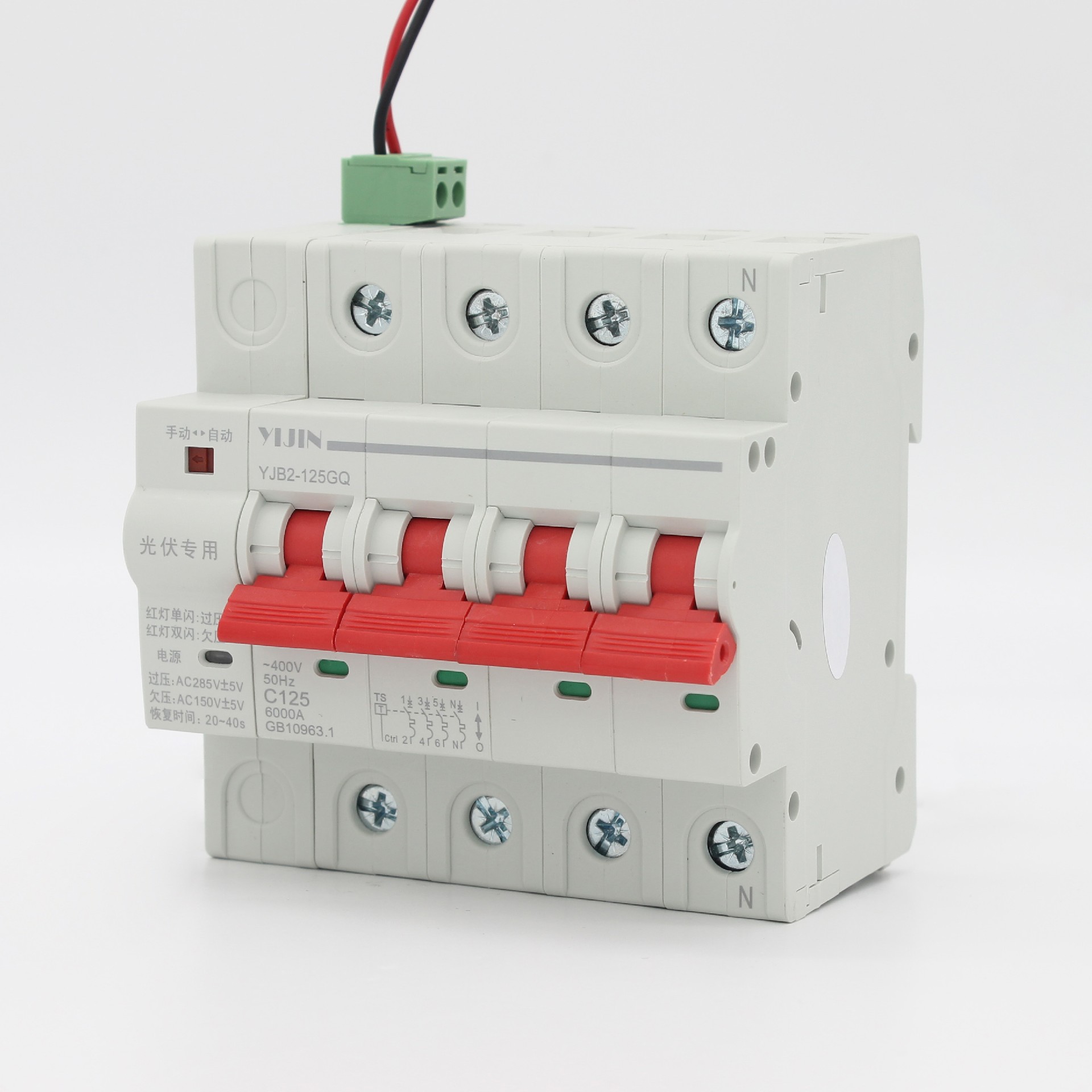

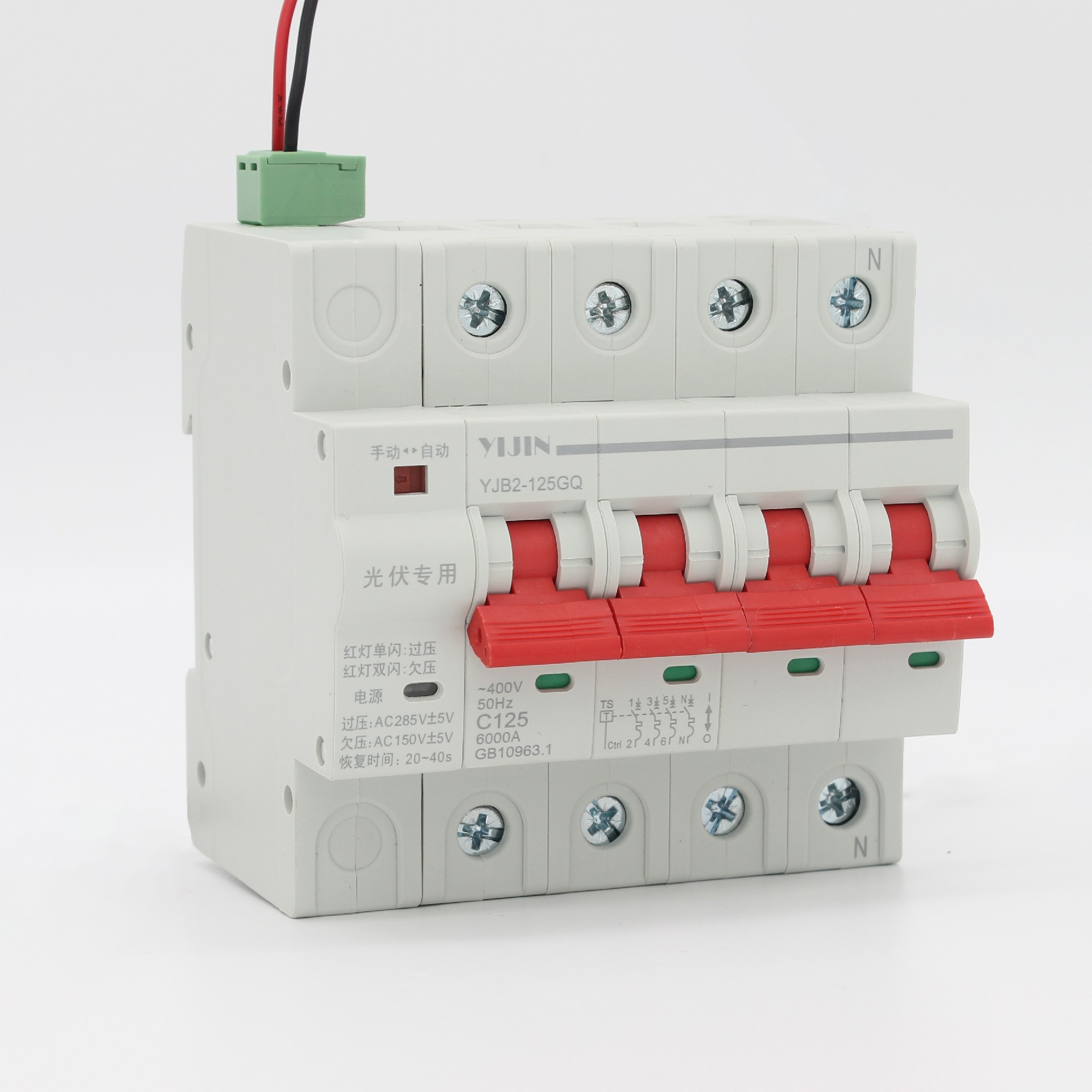

YJB2-125GQ系列费控费控预付费光伏过欠压重合闸（又称电能表外置断路器)，主要运用于交流50Hz，额定工作电压230V/400V，额定电流至80A的线路中，对电源电压进行实时检测，实现过压或欠压自动断开保护，并在电源电压恢复后自动重合，确保负就设备在正常电压范围内安全运行，并对线路进行远距离自动合闸、分闸控制分断或自动信号控制合闸、分闸，与智能预付费电表一起构成完善的预付费电表体系。

型号含义

产品特点

3.1 产品采用模块式结构，35mm标准导轨安装，便于客户快速安装、维修或更换；

3.2 具有手/自动切换开关；

3.3 分合闸动作快速可靠，分断能力最高可达10kA;

3.4 单相控制可选用 2P小型断路器产品；

3.5 三相控制可选用 4P或3P小型断路器产品；

3.6 产品具有过欠压功能，过压/欠压分闸，常压自动合闸；

3.7 电流规格有63A、80A、100A、125A可供选择；

3.8 接受智能电表的信号，（欠费停电）切断电路 ,（缴费送电）自动合闸，闭合电路，并将断路器的状态反馈给电能表及后台！

产品功能

【欠费分闸、付费合闸】【过载及短路保护】【费控状态指示】

【欠费脱扣保持】【状态反馈】【手动/自动切换模式】

主要参数及技术性能

正常工作环境

1、周围空气湿度为:-25℃~+45℃，24小时内其平均值不超过+20℃。

2、海拔高度不超过2000m。

3、大气条件安装地点的空气相对湿度在最高温度为+40℃时不超过20%；在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+20℃，该月的平均最大相对湿度不超过90%。并考虑到因温度变化发生在产品表面的凝露。

4、污染等级：3级。

5、安装类别：类别Ⅲ

6、安装场所：外磁场在任何方向不超过地磁场的5倍。

产品尺寸

2P YJB2电能表外置断路器

4P YJB2电能表外置断路器

订货说明

订货时需要说明产品型号、数量，例：YJB2-125GQ 63A 4P 60台；

如有特殊要求，应另注明。

用于涉电维修安装，务必确保操作人员持有电工类作业资质并采取必要的断电、绝缘防护措施。
