适用范围

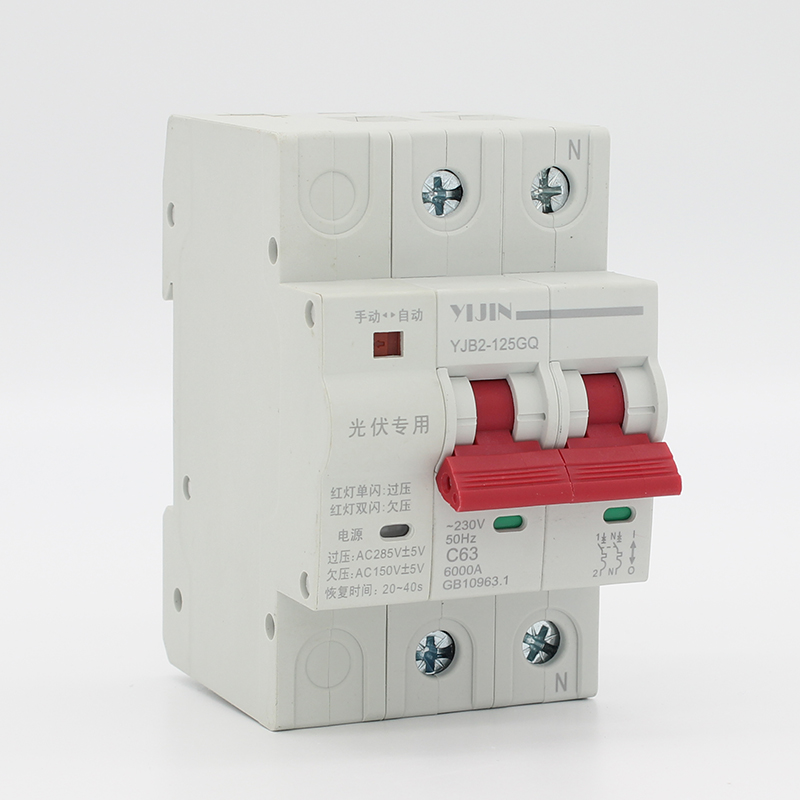

YJB2-125GQ过欠压重合闸小型断路器能够对电源电压进行实时检测，实现过压或欠压自动断开保护，并在电源电压恢复后自动重合，确保负就设备在正常电压范围内安全运行。广泛应用于民用建筑、商业地产、电网电压、光伏发电不稳定的场合或对电压变动敏感的设备的保护。

产品符合JGJ242-2011《住宅建筑设计规范》和《自复式过欠压保护器(OUPA)标准》。

型号含义

正常工作条件

1、周围空气湿度为:-40℃~+85℃℃，24小时内其平均值不超过+35℃。2、海拔高度不超过2000m。

3、大气条件安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+25℃，该月的平均最大相对湿度不超过90%。并考虑到因温度变化发生在产品表面的凝露。

4、污染等级:2级。

5、安装类别:类别II

6、安装方式:采用国际标准导轨。

产品功能

适用于二相，四相过欠压场合检测与保护，最低分闸电压60VAC电压范围广，具有过载短路保护，分断能力高，具有电压恢复后的自动合闸功能。

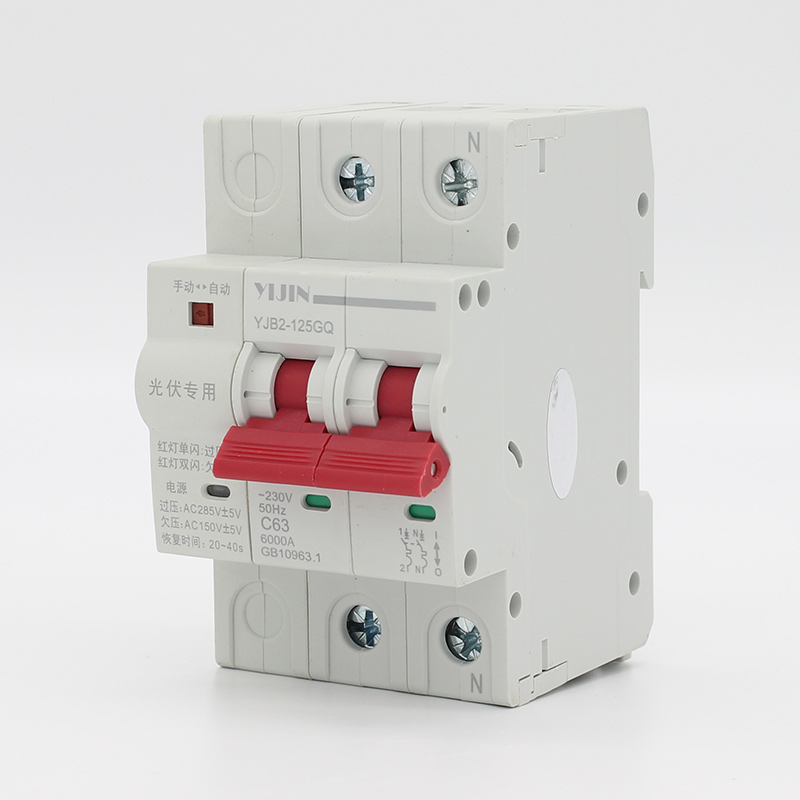

指示灯:电源指示灯，过压指示灯，欠压指示灯共用一个灯，电压正常时候显示红色常亮，过压时候显示红色单闪，欠压时候显示红色双闪。产品由小型1P(18mm)智能电操与2P/4P小型断路器组合而成，具有手动与自动切换、当开关从自动模式切换到手动模式时，开关自动检测电源电压，如电压正常则进入允许合闸状态，允许手动合闸。

主要参数及技术性能

产品尺寸

YJB2-125GQ 125A

YJB2-125GQ 125A(新款)

订货时需要说明产品型号、数量，例:YJB2-125GQ 125A 60台;如有特殊要求，应另注明。

用于涉电维修安装，务必确保操作人员持有电工类作业资质并采取必要的断电、绝缘防护措施。
