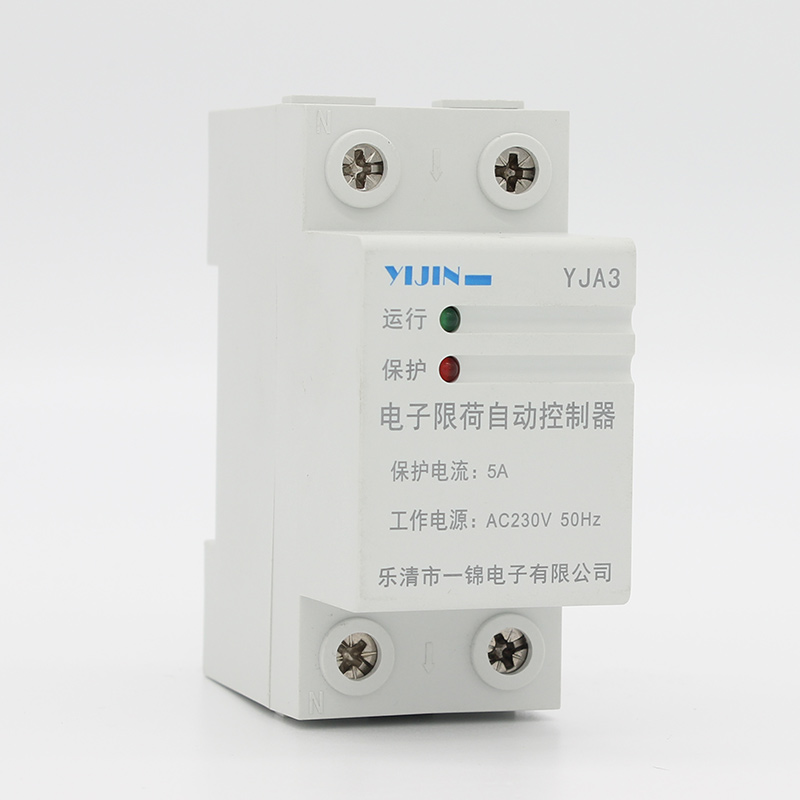

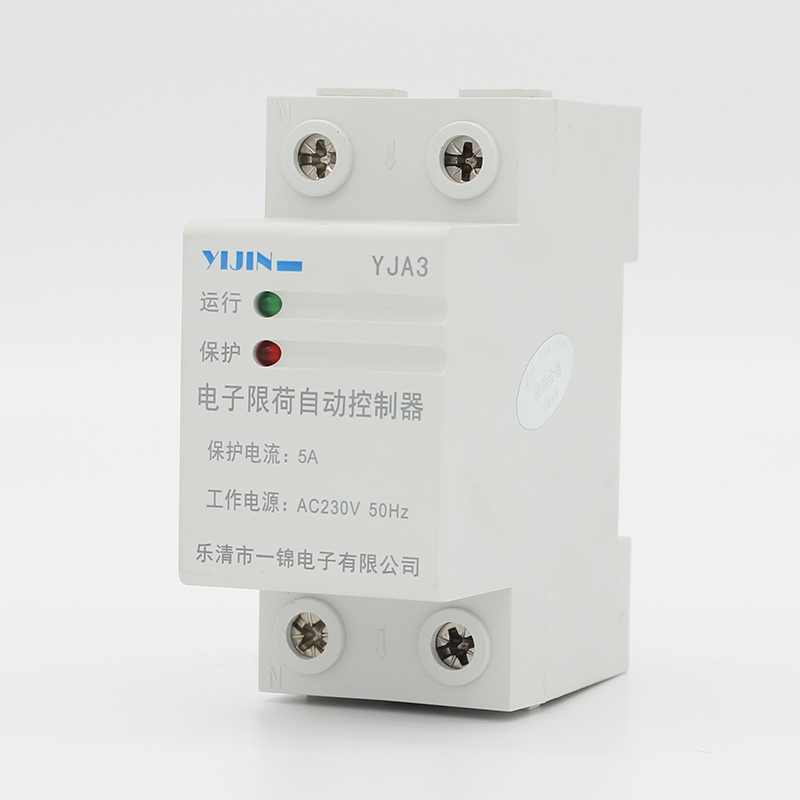

适用范围

电子限荷自动控制器(以下简称控制器)适用于交流50Hz，工作电压AC220V的控制电路中，按额定的电功率供电。当用电负荷超过规定的范围值时，控制器自动切断负载电源，实现自动控制。

运用控制的场合主要为工矿、企业员工宿舍、建筑工地民工宿舍中，控制员工、工人的违规用电达到安全用电的目的。产品结构紧凑外形美观，与DZ47(C45)并轨安装。

产品优点

1、动作速度快，反应时间迅速；

2、可在电力系统故障时自动触发;能将短路电流减少一半以上；

3、故障线路被断路器开断后，能快速自动复位并在几秒之内多次动作，以配合重合闸；

4、正常运行时，功耗应接近于零，最大不能高于输送功率的0.25%；

5、可靠性应高于与其同时运行的断路器。

主要技术数据

1、工作电压:AC220 50Hz

2、保护动作电流:0.5A、1A、2A、3A、4A、5A、6A、7A、8A.9A、10A、11A、12A、14A、15A、20A、25A、32A(其它规格可以定做)。

3、保护工作延时时间:5s(1.2倍)具有反时限特性

4、自动复位时间:30s+5s

5、保护动作电流误差:±10%

6、功耗:≤1W

7、电寿命:1x104

8、机械寿命:1x104

9、外形尺寸:77x36x65mm(长x宽x高)

10、安装方式:35mm导轨式安装

正常工作条件

1、周围空气湿度为:-35℃~+75℃，24小时内其平均值不超过+25℃2、海拔高度不超过2000m。

3、大气条件安装地点的空气相对湿度在最高温度为+30℃时不超过50%;在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+20℃，该月的平均最大相对湿度不超过90%。并考虑到因温度变化发生在产品表面的凝露。

4、污染等级:2级。

5、安装类别:类别II

6、安装方式:采用国际标准导轨。

7、控制方式:自动控制

产品使用说明

1、按产品标识输入端(IN)、输出端(OUT)正确接线。(负载电流应小于产品的保护电流值)。

2、面板上的双色发光管指示状态;指示灯发绿光时，负载电源接通，处于运行状态;发红光时，保护功能启动，负载电源切断。

3、控制器的限荷(电流)保护动作具有反时限特性:即负载超过产品的保护电流值越大，则产品的保护动作时间就越短，反之就越长。

注意事项

1、在接通电源前，请仔细检查接线是否正确，负载大小是否与产品电流保护值相匹配，接线螺钉是否已拧紧，否则将损坏产品。

2、产品接通电源后，请勿接触带电部位，以免发生触电。

3、因产品无短路保护功能，当产品输入端或负载端有短路现象时将起不了限荷保护功能，并会损坏产品。

4、因产品具有自动复位功能，产品起到保护并动作后，应立即去掉负载(用电器)，并检查电路，否则产品将会频繁接通负载，断开负载，最终会因长时间的频繁超负载的接通、断开而烧坏产品或用电线路。

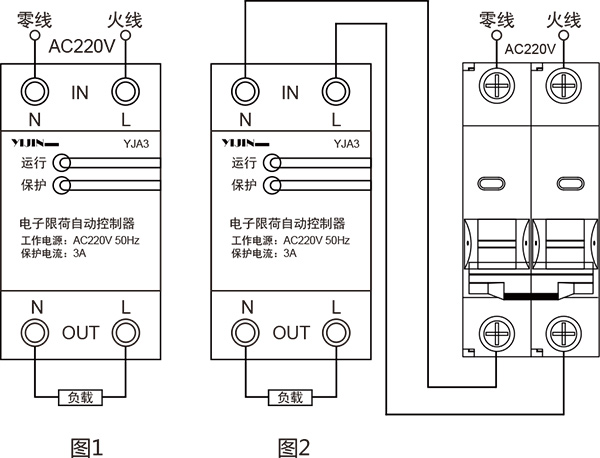

产品接线图

保护器与断路器拼装使用接线图建议采用图2接线

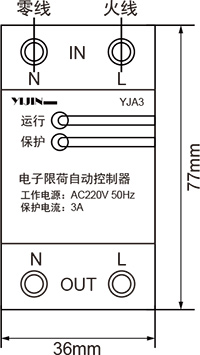

外形及尺寸安装图

订货时需要说明产品型号、数量，例:YJA3 5A 60台;如有特殊要求，应另注明。
