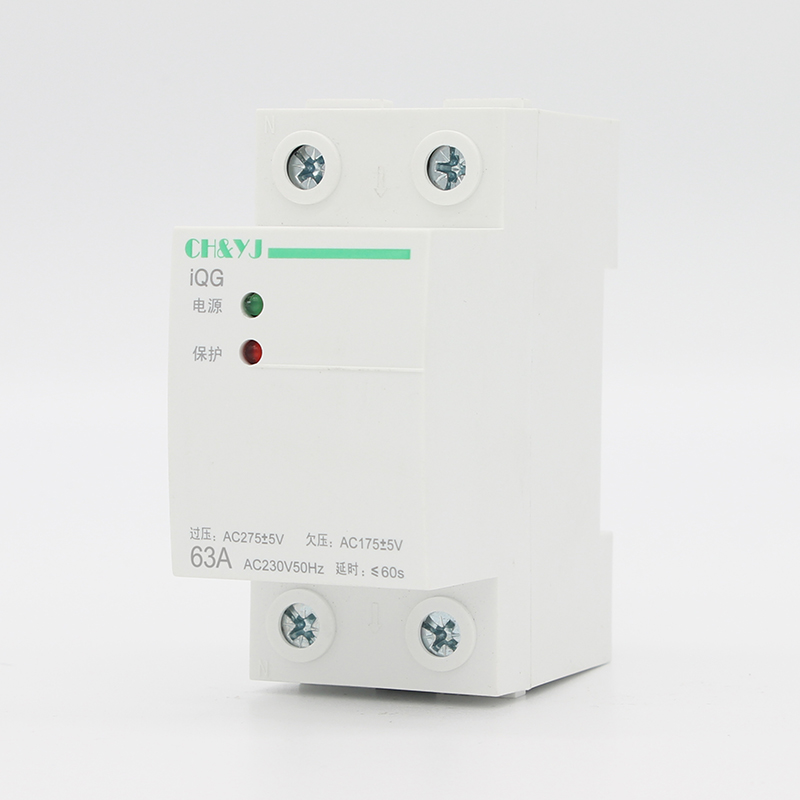

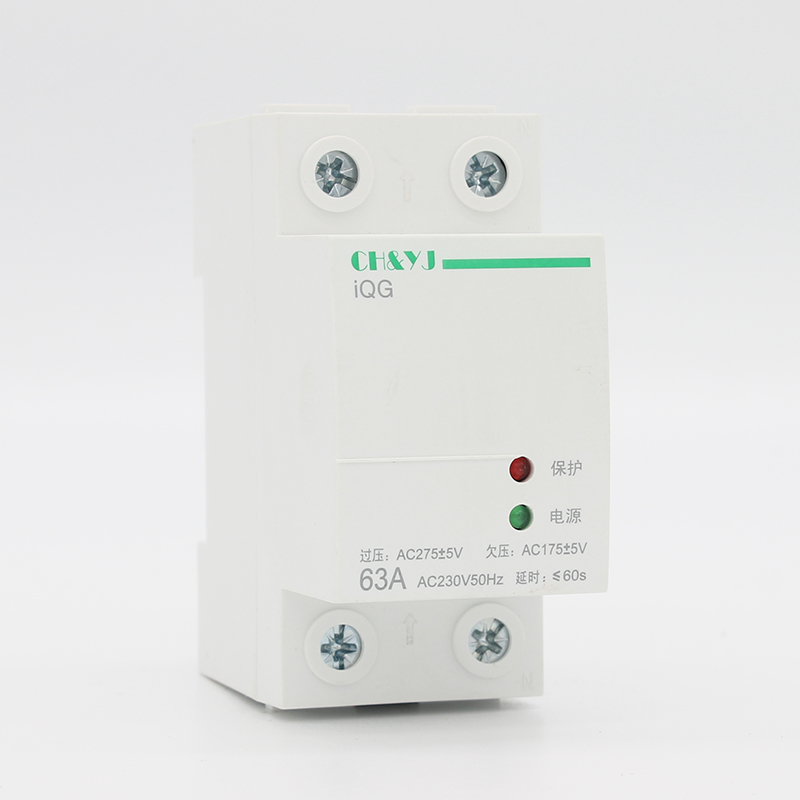

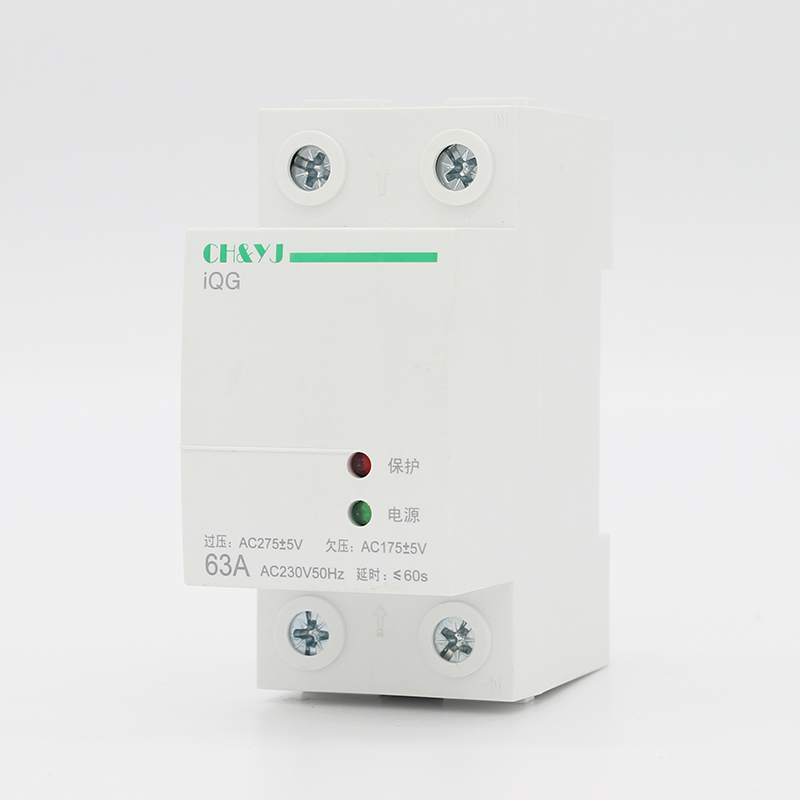

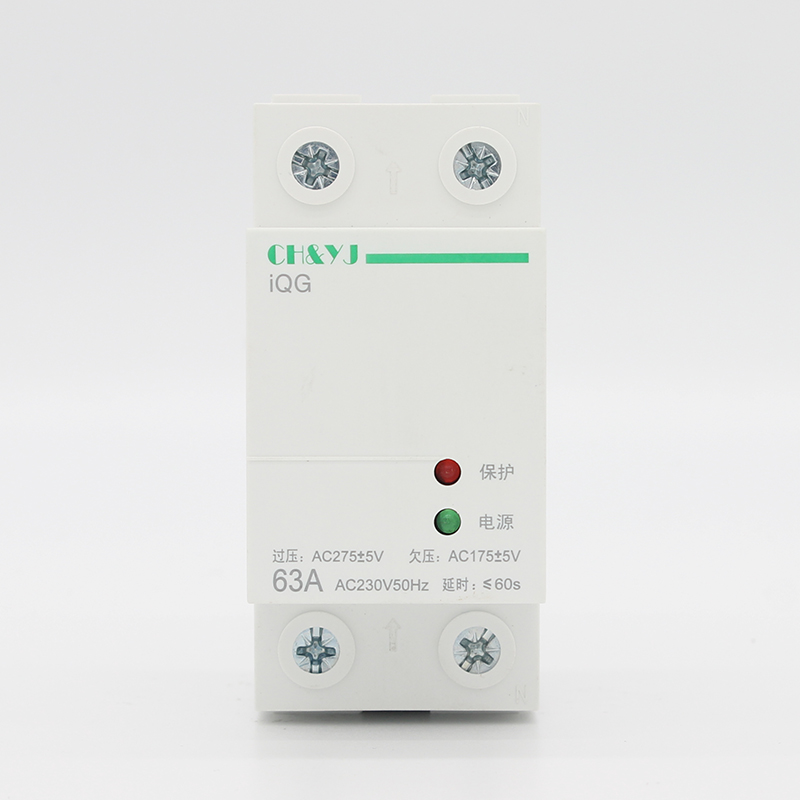

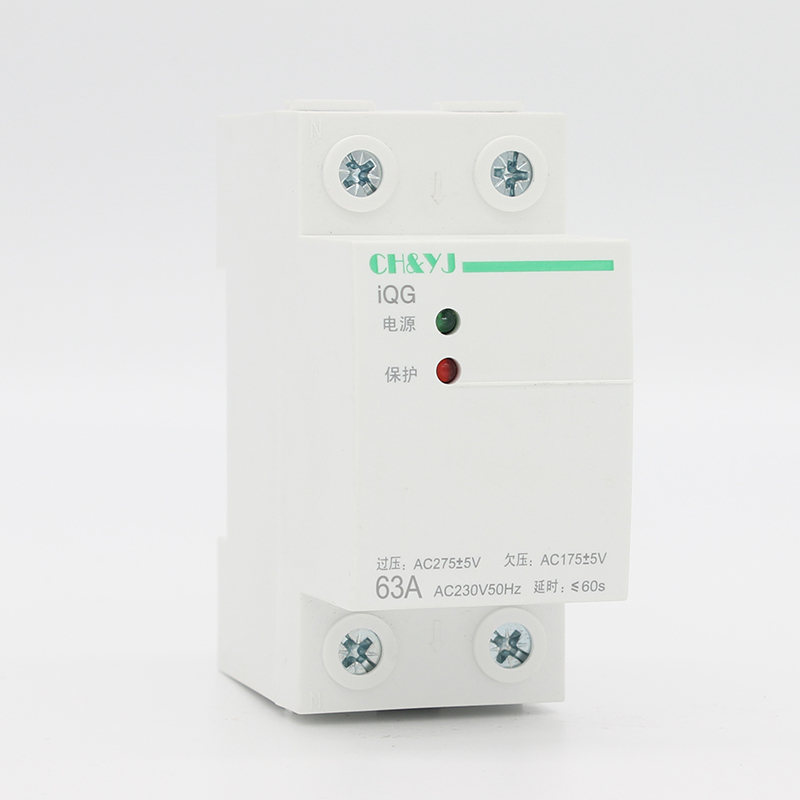

iQG 63型 1P+N
YJQG数显自复式过欠压延时保护器是我公司根据市场需要研制的新一代产品。该保护器设计合理,并采用进口元器件和国内**元器件组装,采用先进的工艺制造手段。产品能在高电压冲击和欠压情况下迅速、可靠地切断电源,保护家用电器,当电压恢复正常值,经延时后能自动接通电路,恢复供电,能有效保护电器在电源瞬间通电的冲击,所有功能全部自动化,无需专人操作,选用三灯指示。
电源指示:绿色
延时指示:黄灯 保护指示:红灯
电源指示:绿色
延时指示:黄灯 保护指示:红灯
产品概述
iQG自恢复式过欠压保护器是新型智能保护电器，该产品采用模数化标准设计，当供电线路出现过电压，欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常位，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。iQG自恢复式过欠压保护器适用于交流电压230V/400V，频率50Hz，额定工作电流80A及以下的用户或负载，用于住宅分户箱内。
主要功能:过欠压保护功能
符合标准:JB/T 12762
型号含义
技术参数
| 产品型号 | iQG |
| 额定电压 In(A) | AC230V(1P+N) AC400V(3P+N) |
| 额定电流(A) | 32、40、50、63、80 |
| 极数 | 1P+N、3P+N |
| 额定短路限制电流 Inc(A) | 4500 |
| 接线能力(mm²) | 25 |
| 过压保护(V) | AC270±5 |
| 欠压保护(V) | AC170±5 |
| 过压动作恢复值(V) | AC250±10 |
| 欠压动作恢复值(V) | AC190±5 |
| 延时复位接通时间(s) | 30±10 |
| 电气机械寿命 ( 次) | 50000 |
| 使用环境温度(℃) | -20~+60 |
安装和接线
安装前先检查产品标志与所使用的条件是否相符
按产品标识进线端，出线端正确接线(负载电流应不大于产品的额定电流值)
N极不能接错，且必须可靠接线，否则保护器不能正常工作
其他
保护器第一次通电时需要延时30s+10s后，给负载正常供电保护器N线为零，L为火线，不能接错
接线方式为:上进线下出线或下进线上出线，在使用前请拧紧卡线螺钉，防止接触不良而损坏产品
LED指示:绿灯常亮--正常红灯常亮--保护
过欠压必须接零，当线路断零或断任意一相火线时保护器起到保护
3P+N产品过压或欠压后，三相对零线均在恢复值才能恢复正常工作
外形及安装尺寸
