适用范围

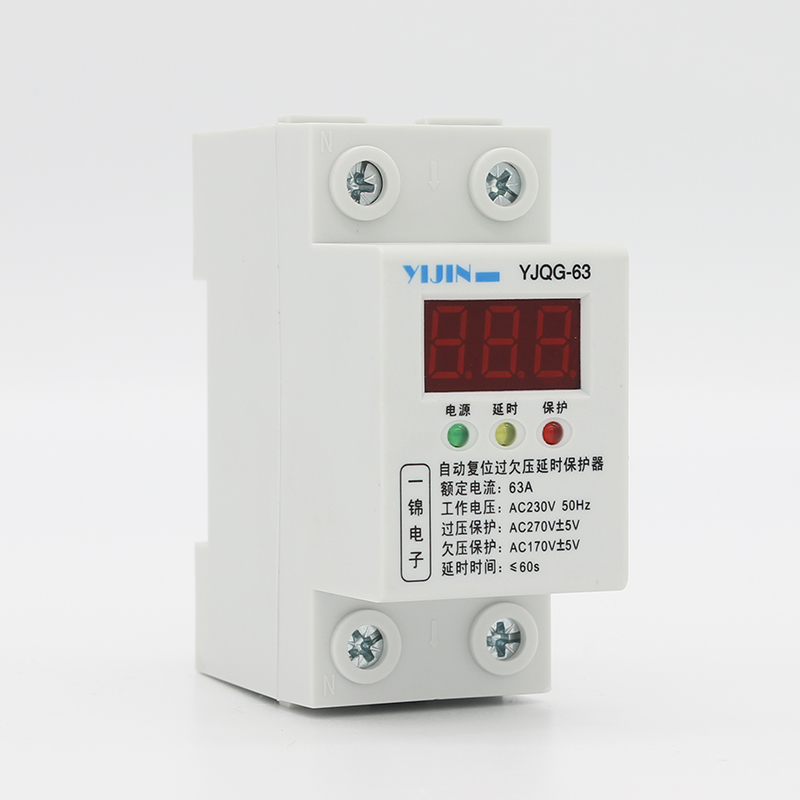

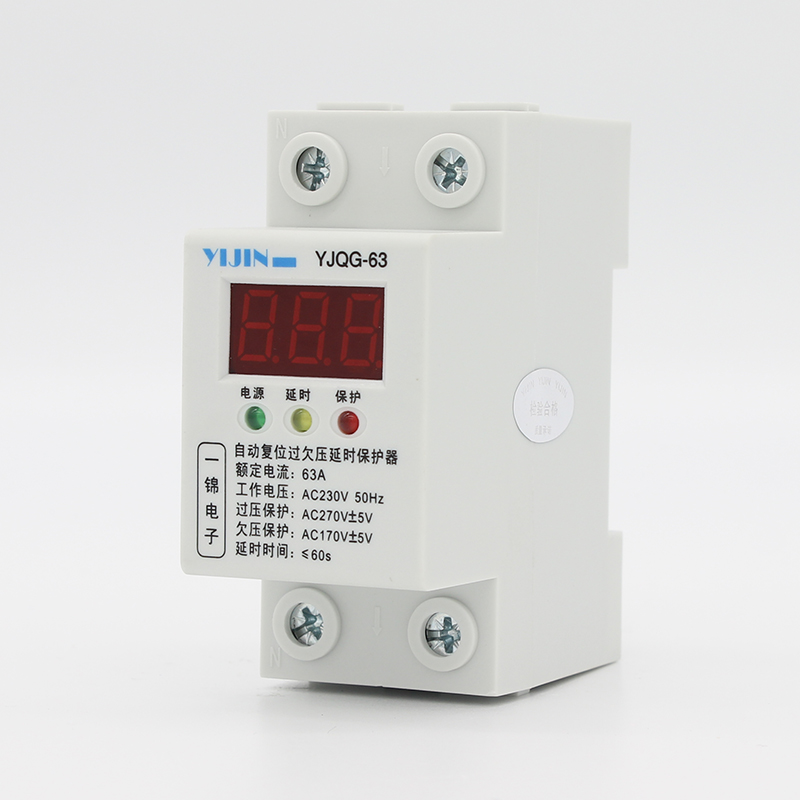

YJQG数显自复式过欠压延时保护器是我公司根据市场需要研制的新一代产品。该保护器设计合理,并采用进口元器件和国内**元器件组装,采用先进的工艺制造手段。产品能在高电压冲击和欠压情况下迅速、可靠地切断电源,保护家用电器,当电压恢复正常值,经延时后能自动接通电路,恢复供电,能有效保护电器在电源瞬间通电的冲击,所有功能全部自动化,无需专人操作,选用三灯指示。

电源指示:绿色 延时指示:黄灯 保护指示:红灯

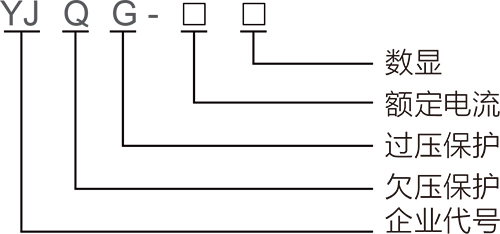

型号及含义

正常使用条件

1、周围空气湿度为:-40°C~+85°℃,24小时内其平均值不超过+35°℃。

2、海拔高度不超过2000m。

3、大气条件安装地点的空气相对湿度在最高温度为+40°C时不超过50%;在较低的温度下可允许有较高相对湿度,最湿月的月平均最低温度不超过+25°℃,该月的平均最大相对湿度不超过90%。并考虑到因温度变化发生在产品表面的凝露。

4、污染等级:2级。

5、安装类别:类别Ⅱ

6、安装方式:采用国际标准导轨。

产品特点

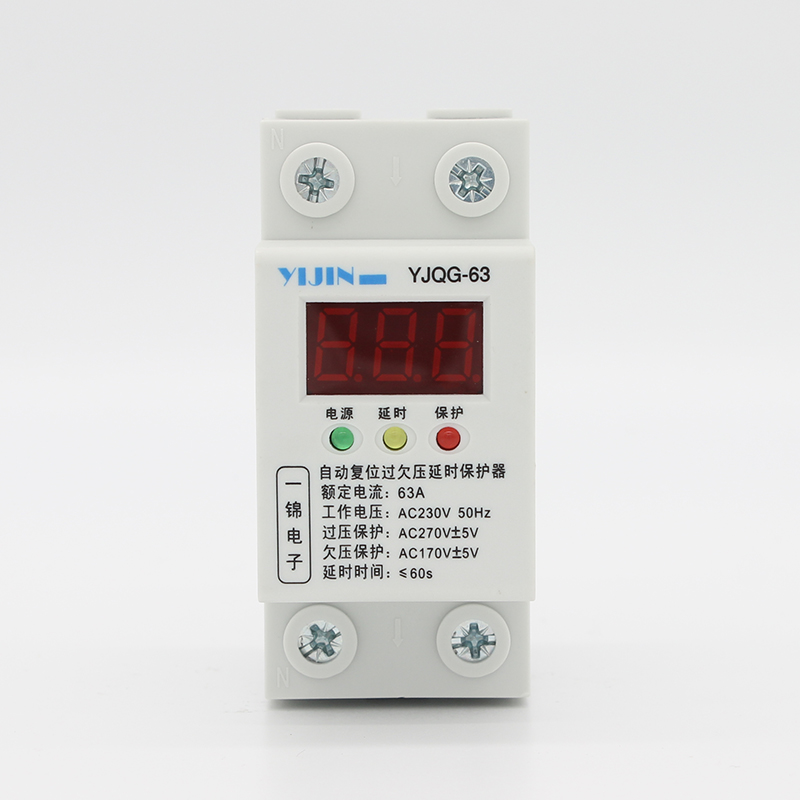

数显式过欠压延时保护器，包括保护器主体，保护器主体包括有有底座，底座的上下两端均开设有接线口，底座的内部中央安装有控制基板，控制基板的上下均设置有接线座，底座的一端连接有顶盖，顶盖的表面上下两端安装有螺丝，顶盖的表面央安装有LED显示屏，LED显示屏的底端设置有状态显示灯顶盖的内侧上下两端安装有螺口，顶盖的内侧中部两端开设有固定槽。

本产品通过在保护器主体的表面安装LED显示屏和状态显示灯，使其能够更直观的看到内部的电力情况，其接线口内安装的接线座能方便使用者观察接线座和控制基板之间的连接，而底座和顶盖两侧够的卡槽和卡扣则可活动固定。

产品以电路电源作为输入，连接电压采样电路对电压进行检测取样并转化为数字量送给微处理器，微处理器对采集到的电压与过欠压设定值进行判断后，通过驱动电路驱动磁保持继电器来通断主电路。从而保证住宅用户设备在电网电压正常的时候正常工作，当过、欠压的时候自动断开用户设备，当电源电压恢复的时候能自动接通主电路。

主要参数及技术性能

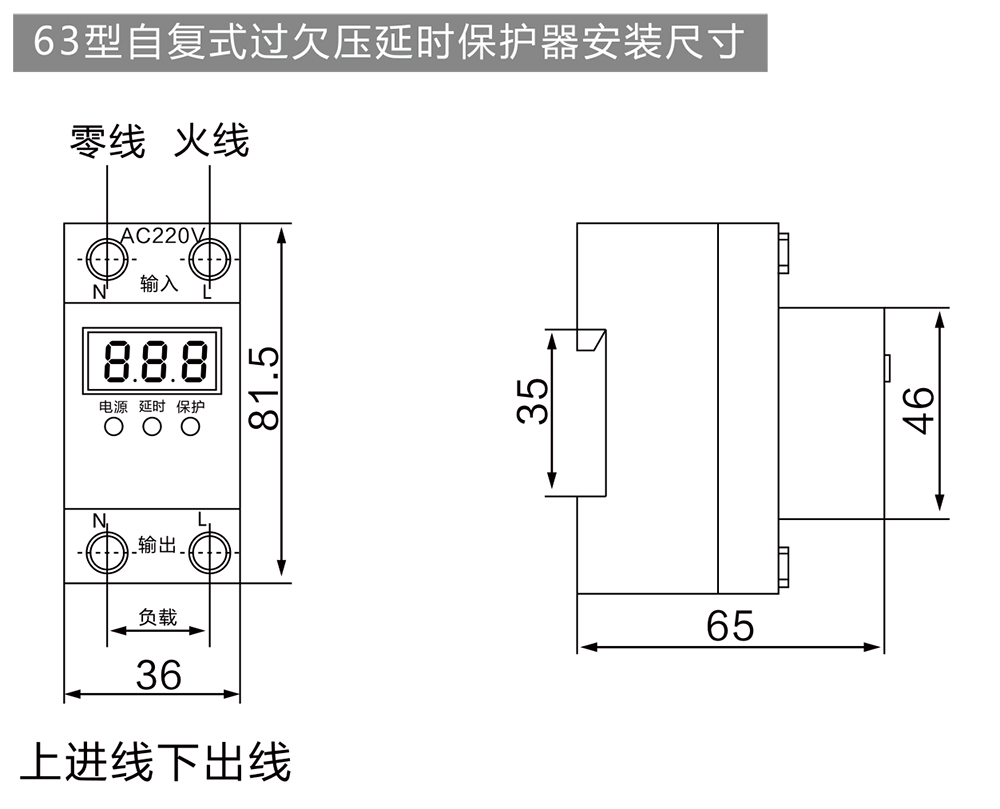

产品尺寸

订货时需要说明产品型号、数量，例:YJQG-63/2P 63A20台;如有特殊要求，应另注明。

用于涉电维修安装，务必确保操作人员持有电工类作业资质并采取必要的断电、绝缘防护措施。
