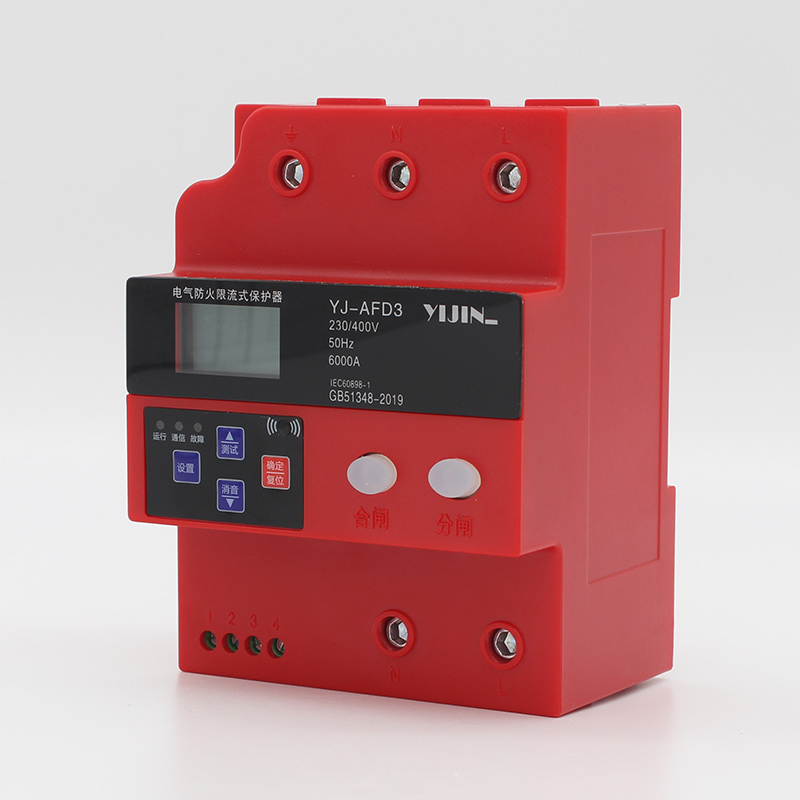

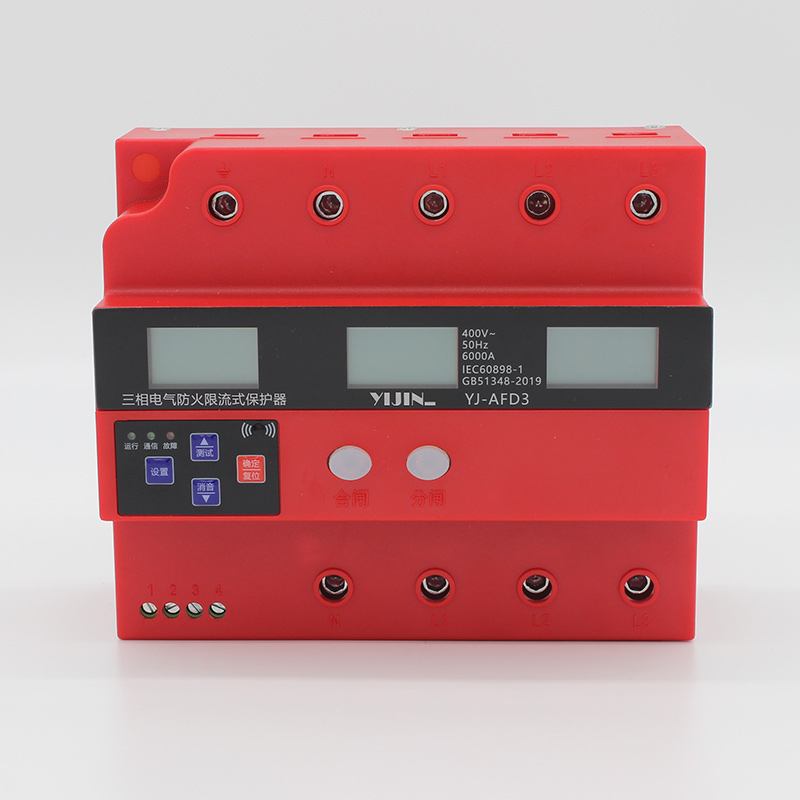

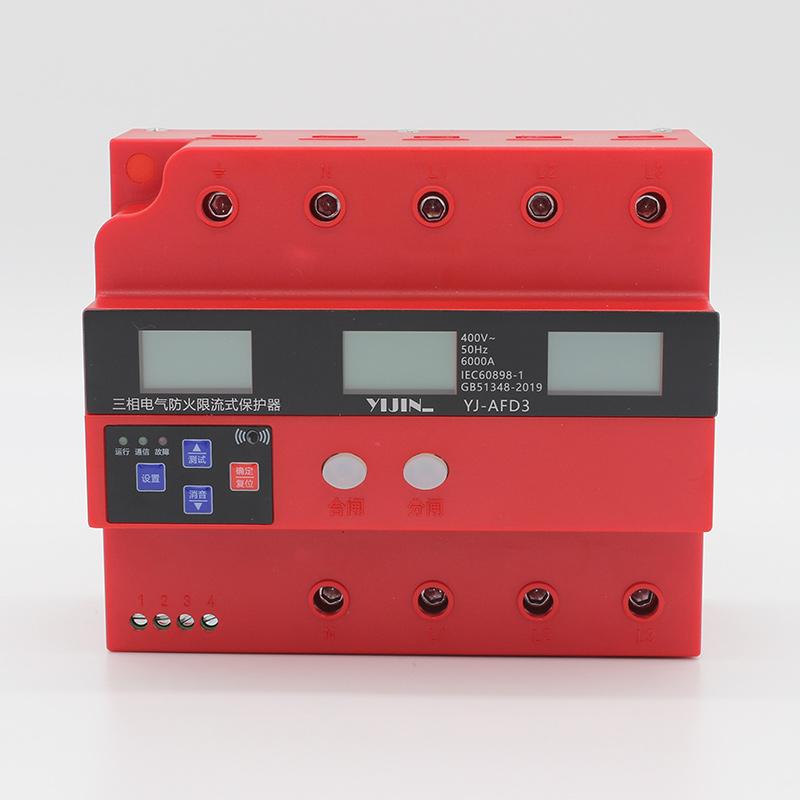

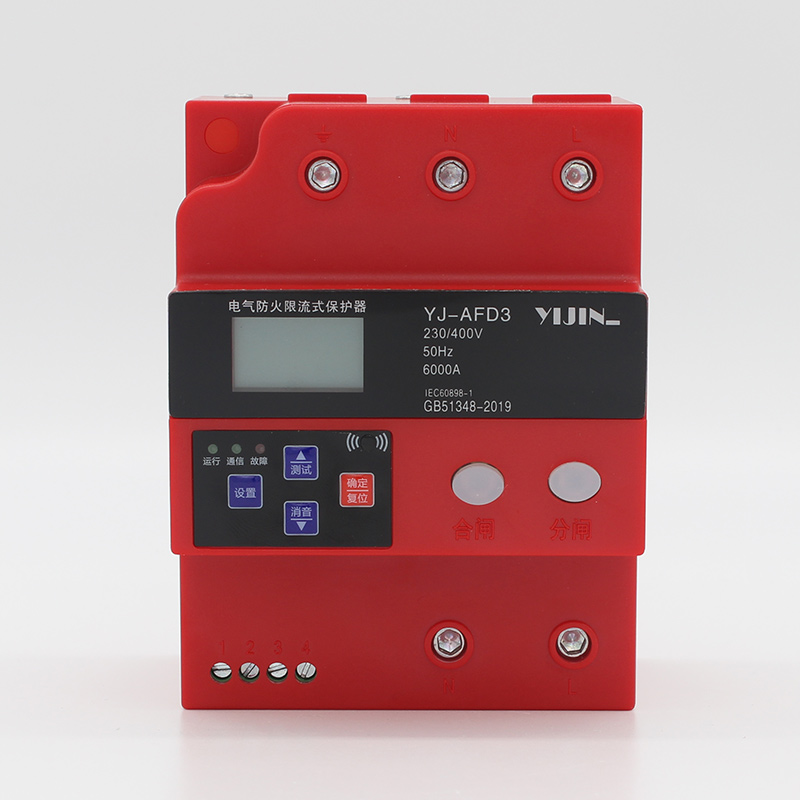

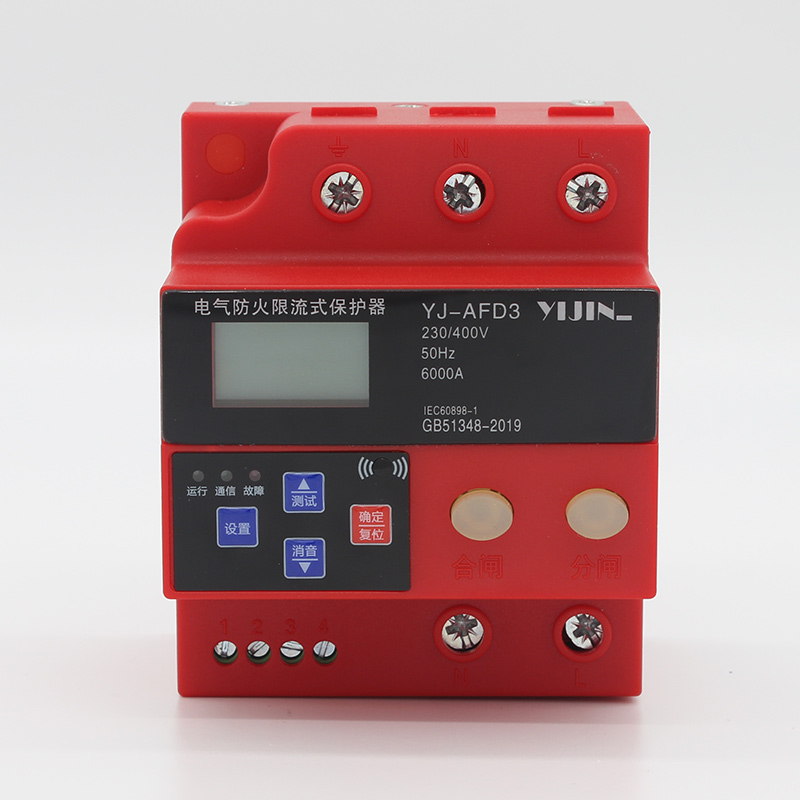

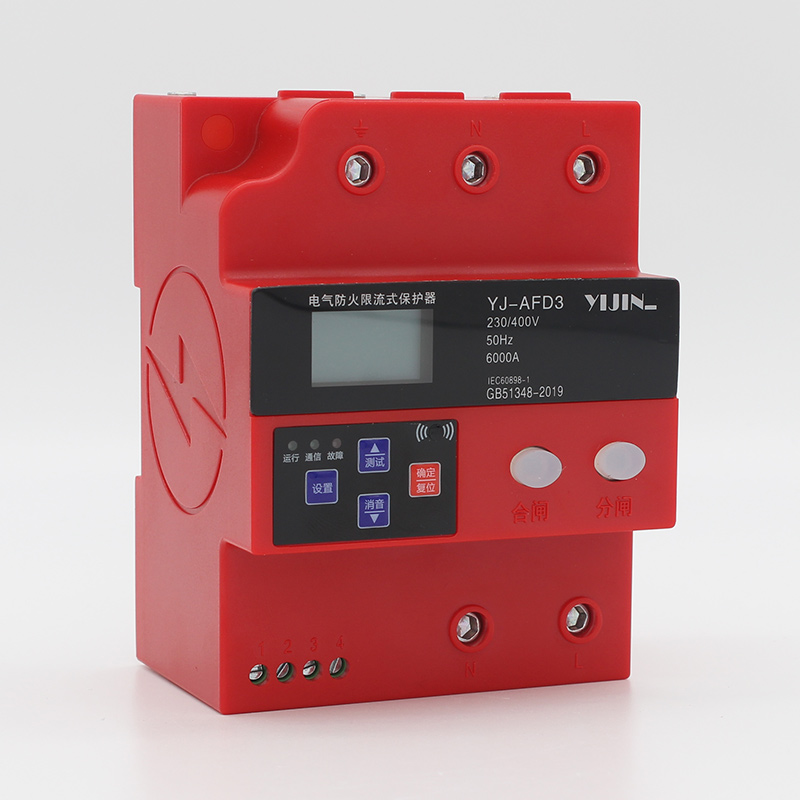

产品概述

当用电线路发生短路故障、被保护线路的电流超过额定电流、线路过压欠压、故障电弧发生时线缆温度过高时，传统断路器、空开和监控设备无法检测到故障电弧或者无法检测到故障，无法迅速动作切断电源，极易引发火灾、以及使用寿命短等弊端。

根据这些存在的不安全因素，我们研发团队研发了一种新型的在线式电气防火限流式保护装置--电气防火限流式保护器/智慧用电保护器。发生短路故障时，能以微秒级速度快速限制短路电流以实现用电安全保护，从而显著减少电气火灾事故的发生，保障使用场所人员和财产安全。

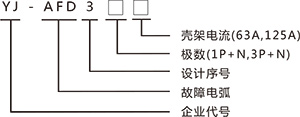

型号含义

产品特点及用途

该产品主要用于监控被保护配电回路的故障电弧、漏电、触点温度、电流、电压、电压频率、功率，电量等数据，所有检测信息均可在设备液晶显示器上展现。

本产品体积尺寸设计合理，采用标准导轨安装方式，可方便的安装于配电箱内。有效监测由于电气线路或设备故障、绝缘层老化破损、空气潮湿、电气连接松动等原因造成的线路打火花、温度超限、漏电或过载等电气安全隐患。

广泛适用于现代大体量建筑、公共集聚场所建筑和一类高层建筑;商场、体育馆、礼堂、影剧院、大型医院、学校，地铁大型企业厂房等建筑等低压线路场所中。

产品功能

1）短路限流：当线路发生短路故障时，能在150us内实现快速限流保护，抑制因短路电流过大 所引起的电气火灾事故。

2）过载限流：当被保护线路的电流超过额定电流，线路过载且过载持续时间超过设定时间（0~60s）时，保护器进行限流保护，可预先设置过载阈值。

3）超温限流：当保护器的内部元器件温度超过设定预警值时，产品启动预警功能，超过设置预警值20℃时，启动超温限流保护功能，防止因温度过高造成产品损坏，可预先设置预警阀值。

4）过压保护：当保护器检测到线路电压过压时，超过设定预警值时，产品启动预警功能，超过设置预警值13V时，保护器发出声光报警信号，启动过压限流保护功能。可预先设置预警阀值。

5）欠压保护：当保护器检测到线路电压欠压时，超过设定预警值时，产品启动预警功能，超过设置预警值10V时，保护器发出声光报警信号，启动过压限流保护功能。可预先设置预警阀值。

6）漏电流监测：当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。可预先设置报警阀值。

7）电量测量功能：可实时统计设备安装回路用电量，并可本地及远程设置清零。

8）通讯功能：本产品可以通过RS485串口总线与上端控制系统进行通讯，可以将检测到线路状态实时上传，并可通过上端控制系统对下端智慧用电保护器进行报警复位，设置报警阀值，远程合闸，分闸等控制，实现了智能统一控制管理。也可通过设备按键进行数据指向IP地址修改，直接将数据发送到指定第三方监控软件或平台。(注意：485通讯线不能接反）。

9）消音功能：消除报警声音；当产品检测到故障时，发出声光报警，可以通过面板上的消音按键消除产品的报警声音，消音后报警灯状态将维持不变。

10）测试功能：确认产品功能是否正常；当产品处于无报警状态下，长按此键5秒，产品进入报警状态，长按下复位按键5秒，系统将将产品进行复位恢复至正常工作状态。测试时不进行分闸动作。

11）复位功能：本产品具有复位功能；如果产品检测到线路中故障后，发出声光报警。当排除线路中产生故障原因后，可以通过长按复位按钮5秒来对产品进行复位操作，“嘀”的一声产品复位成功，消除产品报警状态。

12）自检功能：设备联网后每个月固定自检(TCP状态下每个月的1日00点05分系统自检一次，自检过程不分闸)

13)远程控制功能：本产品远程分闸功能，可通过DC24V消防信号控制连接的设备进行分闸动作，实现消防联动的作用。

主要参数及技术性能

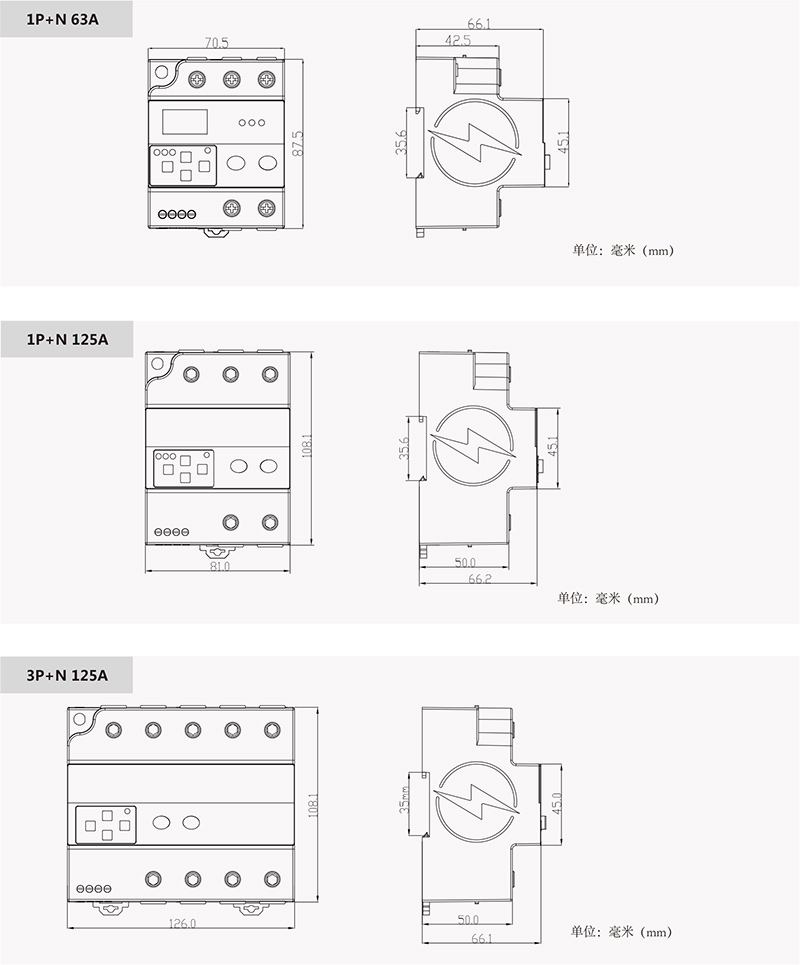

产品尺寸

安装前检查

为保证智慧用电保护器处于良好的工作状态，请正确安装。

安装前请仔细检查设备的型号、参数与说明书上的描述是否完全一致。核对无误后，应仔细阅读该安装使用说明书并严格按照说明书上的指示和要求进行安装，L/N请勿接反。切勿盲目操作。

主要事项

▲本产品为高精度电子设备，在运输和拆封时务必轻拿轻放，不应受到剧烈冲击;

▲本产品未经本公司同意，任何人员不得拆开产品或进行维修，所有非授权的拆机行为将视为主动放弃享有的保修权利;

▲在安装前要切断上端输入线电源，保证人身安全

▲切勿将装置置于潮湿或有凝露的环境中运行;

▲切勿将装置置于有易燃气体和水蒸气的环境中运行;

▲切勿将装置露天放置，以免淋湿或暴晒;

▲本产品的工作年限为6年，到时应予以更换。

▲禁止将超出量程的信号接入到装置中以免损坏仪器。
