适用范围

四进两出自动相序转换开关是集智能自动相序转换、 过压保护，欠压保护，过电流保护为一体的综合型智能自 动相序转换开关，当线路中任意一条出现过压故障，欠压 故障或过流故障等，本产品都能在设定时间内切断电源， 自动进行相序切换，恢复供电，避免对电气设备造成不必 要的损坏。本产品的过压值，欠压值，过流值、输出相序 均可自行设置选择，可根据当地实际情况自行调整相应参 数。广泛应用于家居、商场、学校、工厂等。

产品特点

产品完全符合企业标准设计生产的新一代过欠压过电 流智能自动相序转换开关。

4进2出的设计使得保护器能够同时监测多个电源输 入，并根据设定的参数选择合适的电源输出，确保系 统的稳定性和安全性。

当线路其中一相或两相电源发生过电压、欠电压及过 电流故障时保护器能够在检测到电压异常时，自动切 换到备用电源，经自主设定延时时间后自动复位并接 通线路，无需人工操作，确保系统的连续性和可靠 性。

当线路出现瞬态或暂态过电压时，相序转换开关不产 生误动作。

线路有相序由于接点不实等故障出现电压不稳或突然 断电又突然来电时，相序转换开关自动检测切换正常 相序电源供电输出，此延迟时间可由用户根据当地情 况进行设置。线路电压在最高时不应高于330VAC,以 防止产品自身由于电源电压过高而损坏，如有特定场合需要高电源请与厂家联系。

正常工作条件

1、周围空气温度

a.上限值不超过+40℃

b.下限值不低于-5 ℃,

c.24h内平均值不超过+30℃，

d.极限使用温度-10℃~+50℃

2、海拔高度  安装地点的海拔高度不超过2000米

3、大气条件

a.在周围空气温度为+35℃时，空气相对湿度不超过50%， 在较低温度下可以有较高的相对湿度。

b.最湿月的月平均最低温度在20℃时，月平均相对湿度为 90%，

c.已考虑到因温度变化而发生在产品表面上的凝露

4、污染等级  保护器使用的污染等级为3级

5、安装类别  安装类别为II、III类

6、安装条件

a.保护器可以垂直或水平安装在柜体内，特殊要求须特殊订货。

b.应安装在无爆炸危险的介质中，且介质中无足以腐蚀金属  和破坏绝缘的气体与导电尘埃，

c.应安装在没有雨雪侵袭的地方。

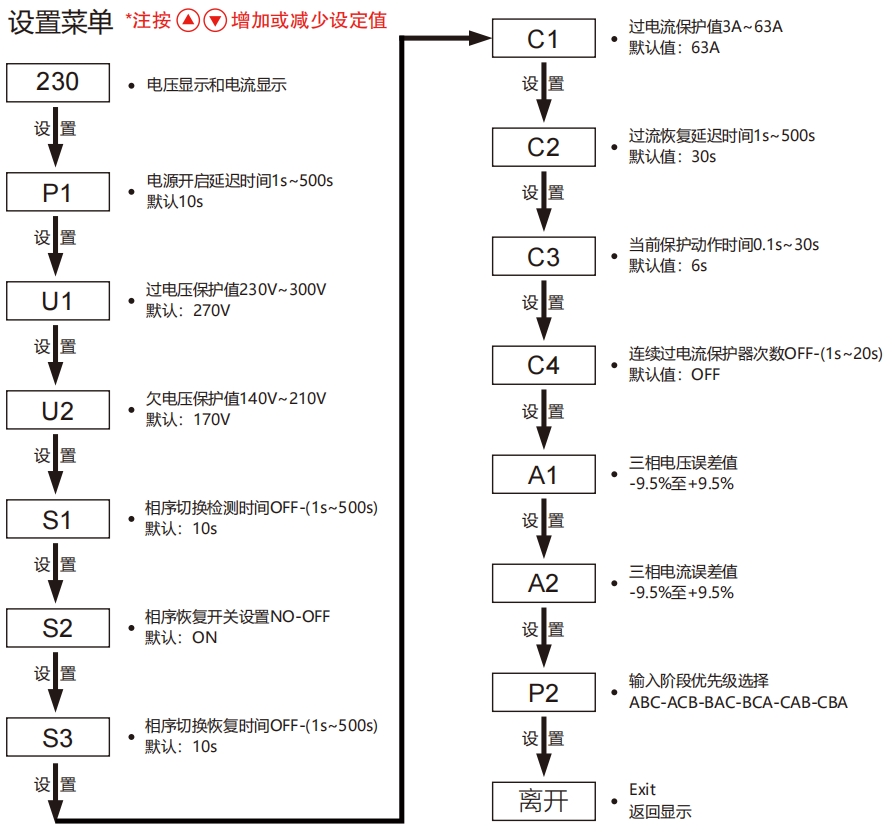

产品设置

主要参数及技术性能

注意事项

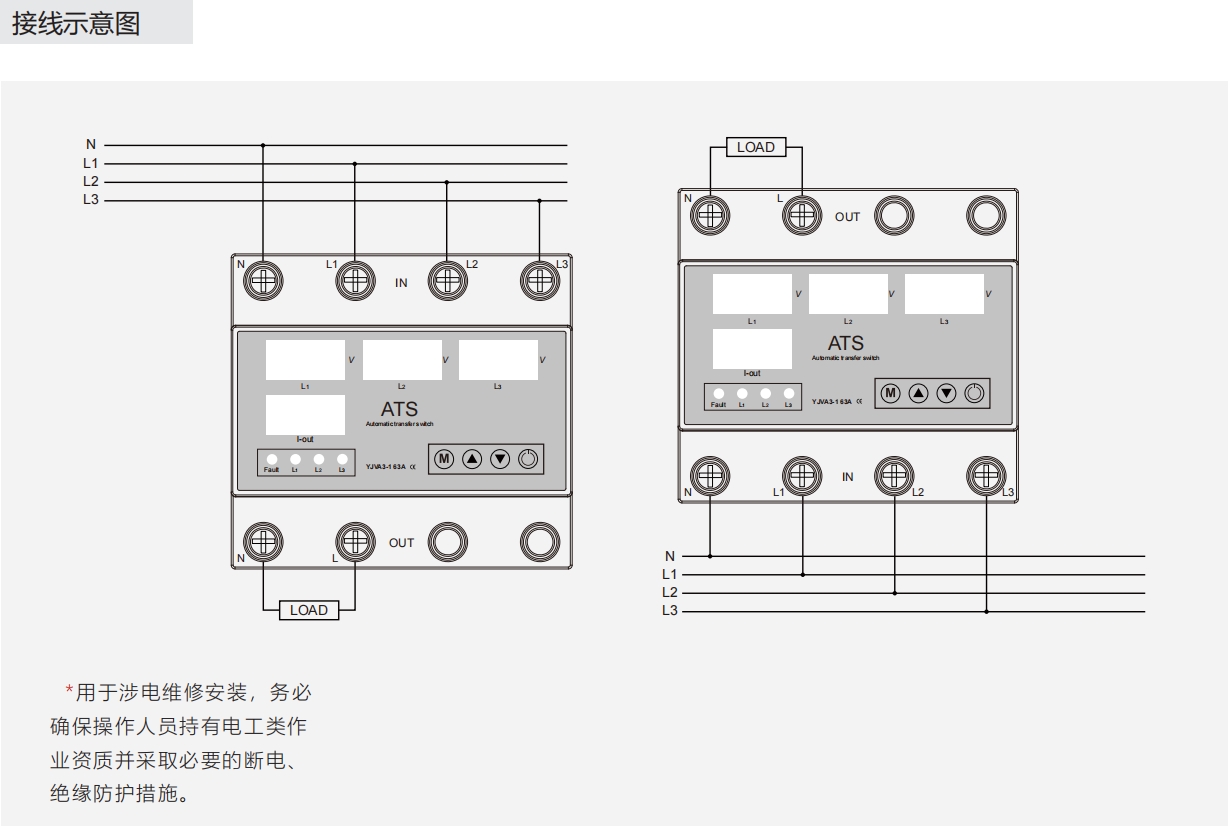

保护器安装完毕用户可对其接线，根据保护器额定电流的大小选用符合标准的导线截面。注意保护器的逬、出 线不能接错以免造成产品损坏或不能通电。

用户在进行各项操作或试验时，应遵循相关规程并注意以下事项，以确保正确安全使用产品。

按产品标识输入端、输出端正确接线。(负载电流应小于产品的保护电流值)

中性线N不能接错且须可靠接线，否则保护器不能正常工作。

在接通电源前，请仔细检查接线是否正确，负载大小是否与产品电流保护值相匹配，接线螺钉是否已拧紧，否 则将损坏产品。

产品接通电源后，请勿接触带电部位，以免发生触电。本产品需与微断配合起到短路保护功能，否则产品输 入端或负载端有短路现象时将起不了限荷保护功能。 长期不使用的产品应注意防潮、防尘，在使用前应按 前述内容对产品进行调试，正常后方可投入运行。

本产品无隔离功能，维修线路时请断开前级断路器开关。

本产品零线（N线）为直通线，无断开功能！ 本产品无过大电流短路分断能力请在线路前端安装如 DZ47、C65等小型断路器作过流保护。

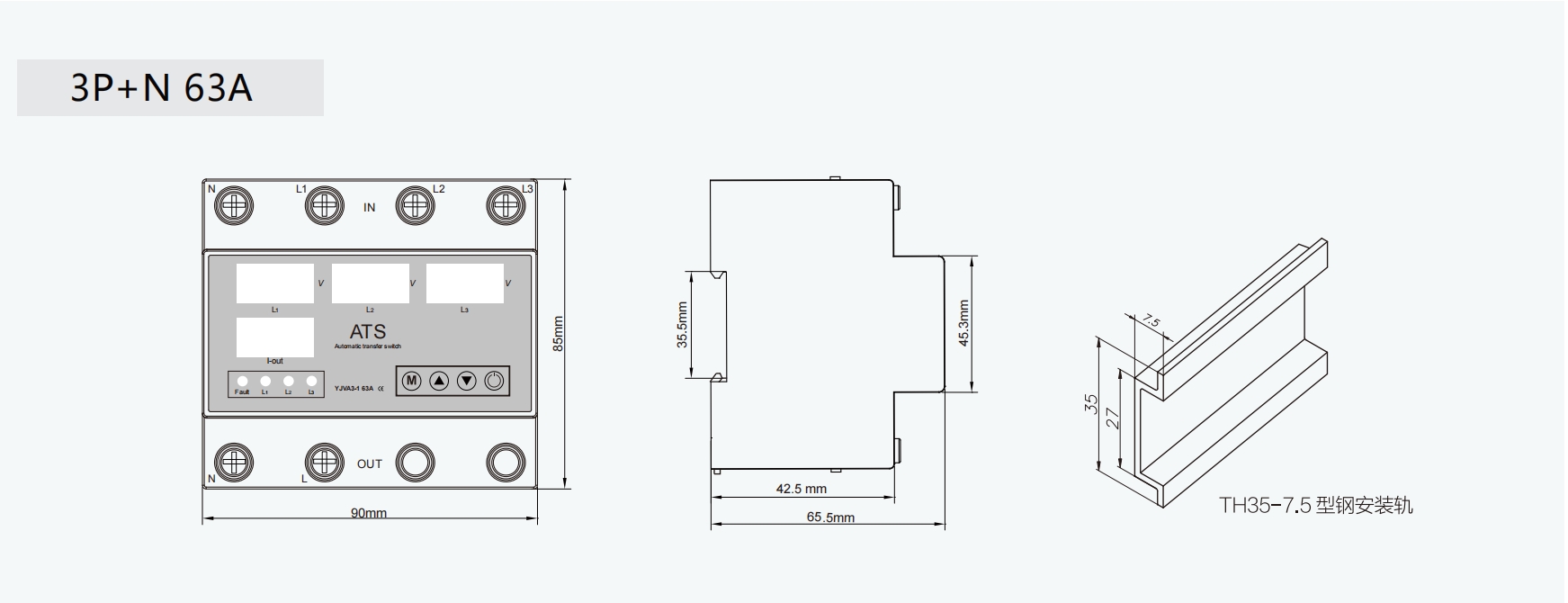

产品尺寸
