适用范围

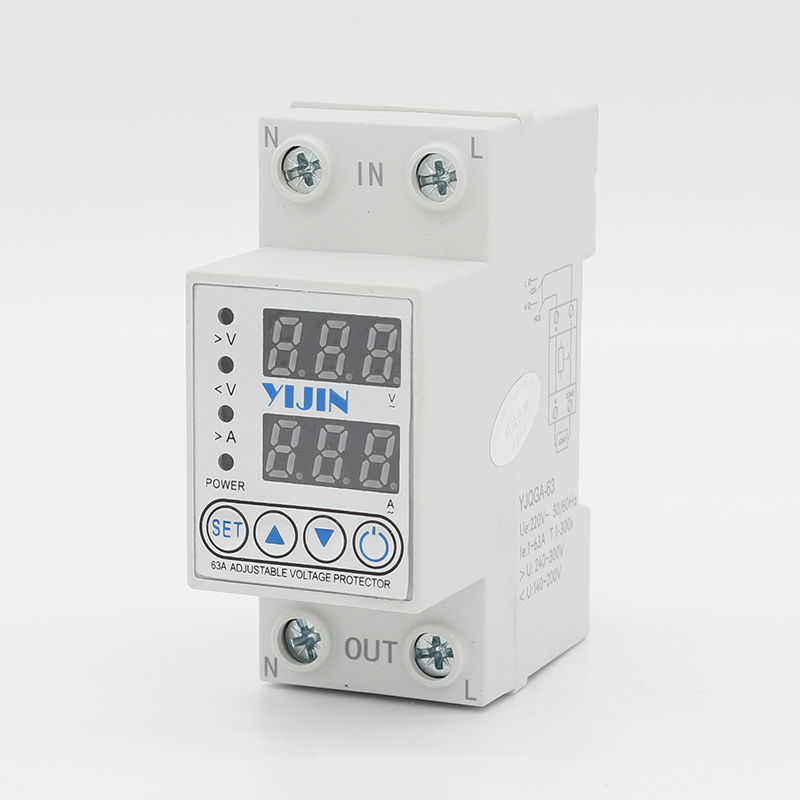

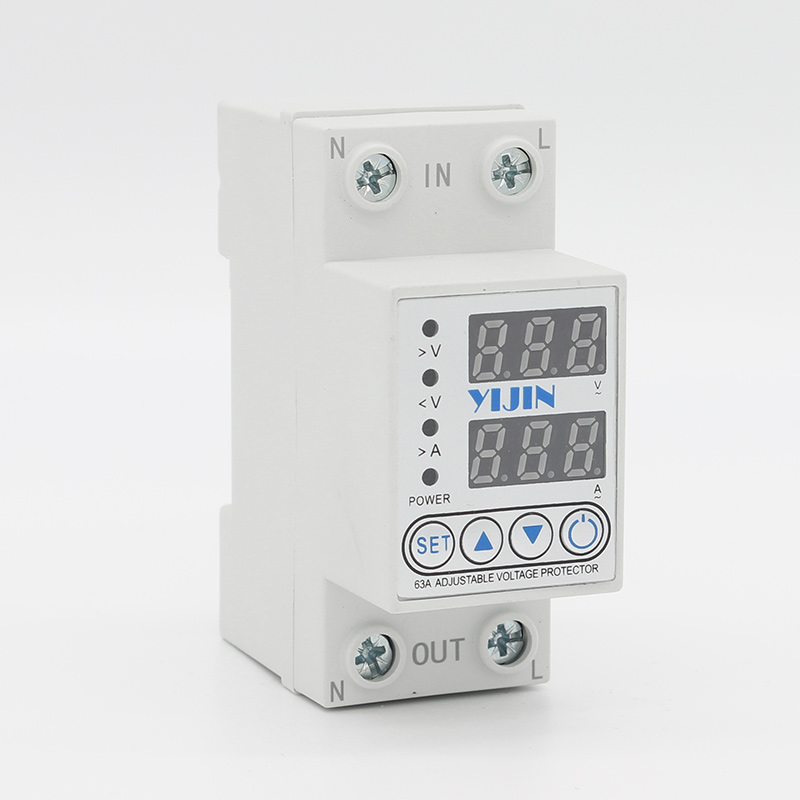

多功能过欠压过电流智能保护器是集过压保护，欠压保护，过电流保护为一体的综合型智能保护器，当线路中任意一条出现过压故障，欠压故障或过流故障等，本产品都能瞬间切断电源，避免对电气设备造成不必要的损坏。

当线路恢复正常，保护器又能自动恢复供电。本产品的过压保护值，过压保护后复位值，欠压保护值，欠压保护后复位值，过流保护值，电路恢复时间值及过欠压、过电流保护后复位时间值均可自行设置，可根据当地实际情况自行调整相应参数。广泛应用于家居、商场、学校、工厂等区域。

产品特点

产品完全符合企业标准设计生产的新一代过欠压过电流智能保护器。

当线路发生过电压、欠电压及过电流故障时自动切断线路;当线路电压或电流恢复正常时，本产品按用户设定的延时时间自动恢复正常供电，无需人工操作。

当线路出现瞬态或暂态过电压时，保护器不产生误动作。线路由于接点不实等故障出现电压不稳或突然断电又突然来电时，保护器不马上接通线路，此延迟时间可由用户根据当地情况进行设置。

线路电压在最高时不应高于330VAC,以防止产品自身由于电源电压过高而损坏，如有特定场合需要高电源请与厂家联系。正常工作条件

1、周围空气温度

使用温度-25℃~+75℃:24h内平均值不超过+35℃

2、海拔高度

安装地点的海拔高度不超过2000米

3、大气条件

a.在周围空气温度为+35℃时，空气相对湿度不超过50%，在较低温度下可允许有较高的相对湿度。

b.最湿月的月平均最低温度在+20℃时，月平均相对湿度不超过90%，并考虑到因温度变化而发生在产品表面上的凝露。

4、污染等级

保护器使用的污染等级为3级。

5、安装类别

安装类别为II、III类。

6、安装条件

a.保护器可以垂直或水平安装在柜体内，特殊要求须特殊订货。

b.应安装在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。

c.应安装在没有雨雪侵袭的地方。

产品设置

1、长按“SET键”5秒进入设置状态；此时指示灯全亮。

2、过压保护值设定：P1界面为过压值设定界面，可通过按压上键或者下键调整过压值的大小，可调范围240V~300V（默认是270V）;

3、过压保护后复位值设定：短按“SET键”进入P2过压保护后恢复值设定界面，可通过按压上键或者下键调整数值的大小，可调范围值235V~295V（小于过压值5V起调，默认265V）;

4、欠压保护值设定：短按“SET键”进入P3欠压值设定界面，可通过按压上键或者下键调整欠压值的大小，可调范围值140V-200V（默认是170V）;

5、欠压保护后复位值设定：短按“SET键”进入P4欠压保护后恢复值设定界面，可通过按压上键或者下键调整数值的大小，可调范围值145V~205V（大于欠压值5V起调，默认175V）;

6、过电流保护值设定：短按“SET键”进入P5过流值设定界面，可通过按压上键或者下键调整过流值的大小，可调范围：40A规格/1A~40A可调节(默认40A);63A规格/1A~63A可调节(默认63A);80A规格/1~80A可调节(默认80A)；100A规格/10A~100A可调节(默认100A);

7、通电及断电后送电延时时间设定：短按“SET键”进入P6通电延时时间设定界面，可通过按压上键或者下键调整数值的大小，可调范围值1~300s（默认5s）；

8、过欠压保护后复位延时时间设定：短按“SET键”进入P7过欠压保护后恢复延时时间设定界面，可通过按压上键或者下键调整数值的大小，可调范围值5~300s（默认30s）；

9、过电流保护后复位延时时间设定：短按“SET键”进入P8过电流保护后恢复延时时间设定界面，可通过按压上键或者下键调整数值的大小，可调范围值30~300s（默认30s）；

10、产品程序都设置完成后再按压“SET键”复位（注：每次调整界面任何一项数值时，都需按上述流程翻页一遍才算保存设置）;

11、进入设置界面，同时按压上下键，即可恢复出厂设置。

主要参数及技术性能

注意事项

保护器安装完毕用户可对其接线，根据保护器额定电流的大小选用符合标准的导线截面。注意保护器的逬、出线不能接错以免造成产品损坏或不能通电。

用户在进行各项操作或试验时，应遵循相关规程并注意以下事项，以确保正确安全使用产品。

按产品标识输入端、输出端正确接线。(负载电流应小于产品的保护电流值)

中性线N不能接错且须可靠接线，否则保护器不能正常工作。

在接通电源前，请仔细检查接线是否正确，负载大小是否与产品电流保护值相匹配，接线螺钉是否已拧紧，否则将损坏产品。

产品接通电源后，请勿接触带电部位，以免发生触电。本产品需与微断配合起到短路保护功能，否则产品输入端或负载端有短路现象时将起不了限荷保护功能。

因产品具有自动复位功能，产品起到保护并动作后，应立即去掉旧负载(用电器），并检查电路，否则产品将会频繁接通负载，断开负载，最终会因长时间的频繁超负载的接通、断开而烧坏产品或用电线路。

长期不使用的产品应注意防潮、防尘，在使用前应按前述内容对产品进行调试，正常后方可投入运行。

本产品无隔离功能，维修线路时请断开前级断路器开关。

本产品零线（N线）为直通线，无断开功能！

本产品无过大电流短路分断能力请在线路前端安装如DZ47、C65等小型断路器作过流保护。

产品尺寸
