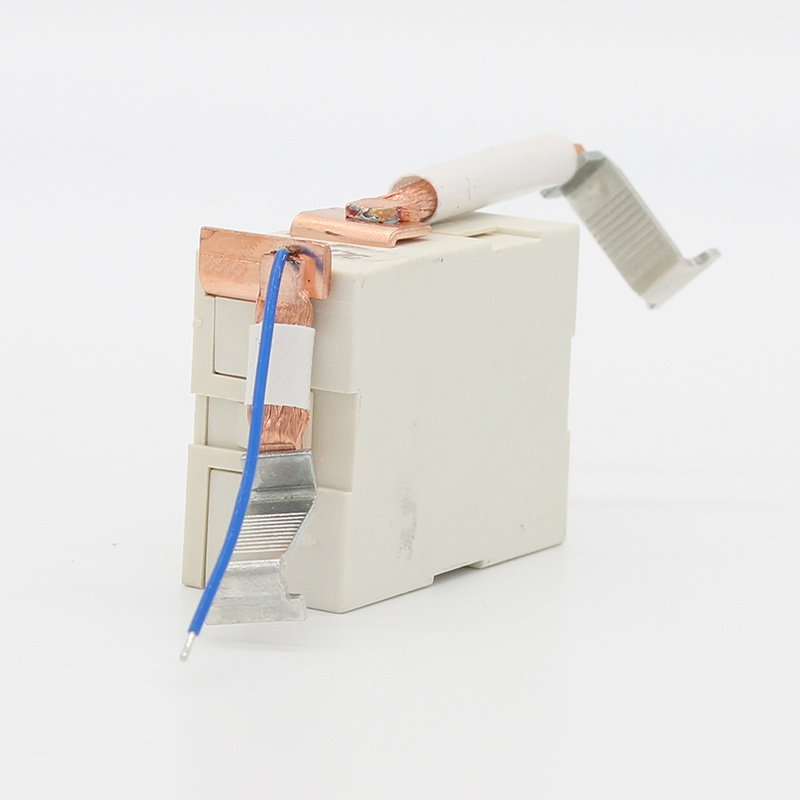

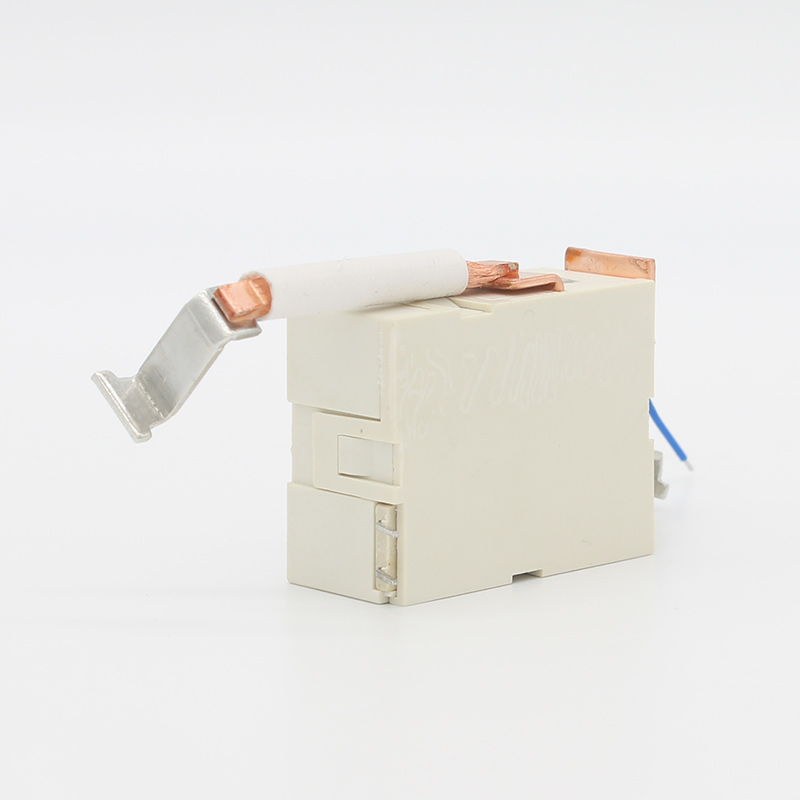

YJ-1磁保持继电器
继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器一般都有能反映一定输入变量(如电流、电压、功率、阻抗，频率、温度、压力、速度、光等)的感应机构(输入部分);有能对被控电路实现“通”、“断”控制的执行机构(输出部分);在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构(驱动部分)。
继电器一般都有能反映一定输入变量(如电流、电压、功率、阻抗，频率、温度、压力、速度、光等)的感应机构(输入部分);有能对被控电路实现“通”、“断”控制的执行机构(输出部分);在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构(驱动部分)。
适用范围
继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是最重要的控制元件之一。
继电器一般都有能反映一定输入变量(如电流、电压、功率、阻抗，频率、温度、压力、速度、光等)的感应机构(输入部分);有能对被控电路实现“通”、“断”控制的执行机构(输出部分);在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离，功能处理和对输出部分进行驱动的中间机构(驱动部分)。
型号含义
仅需脉冲激励，单线圈激励
功耗低，负载能力强，可切换最大电流90A/240V
可根据客户要求焊接附件
具有PCB式安装结构
技术参数
| 触电参数 | |
| 触点形式 | 1B |
| 接触电阻 | Max×1.5mΩ(1A 6VDC) |
| 触点材料 | 银合金 |
| 触点负载(阻性) | 90A/240V AC |
| 最大切换电压 | 250V |
| 最大切换电流 | 90A |
| 最大切换功率 | 15KVA |
| 机械寿命 | 5x10⁵ |
| 电气寿命 | 1×10⁴ |
| 最大短路电流 | 3000A/10ms |
| 闭合时间(额定电压下) | 20ms Max |
| 断开时间(额定电压下) | 20ms Max |
| 相对湿度 | 45%~90%RH |
| 触点与线圈间 | 4000VAC 50/60Hz(1Min) |
| 断开触点间 | 2000VAC 50/60Hz(1Min) |
| 绝缘电阻 | 500M Ω Min(500VDC) |
| 环境温度 | -40℃~+70℃ |
| 冲击 | 98m/s² |
| 振动 | 10~55Hz 1.5mm |
| 重量(不带附件) | 48g |
| 线圈参数 | |
| 额定电压 | 9VDC |
| 线圈电阻 | 80Ω±10% |
| 线圈功率 | 1.0W |
| 闭合电压 | ≤70% |
| 断开电压 | ≤70% |
| 过载电压 | ≤150% |
| 脉冲宽度 | ≥60ms |

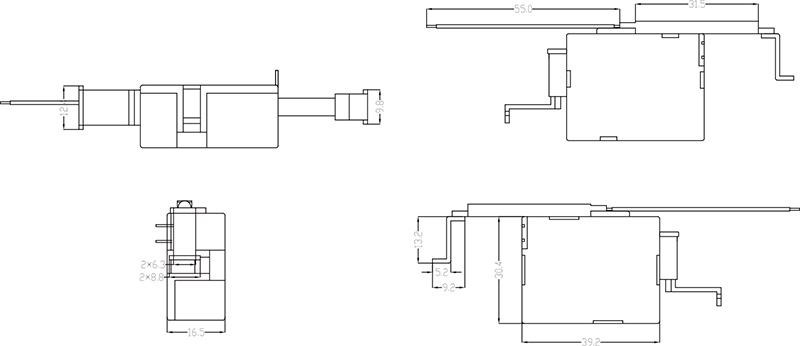

产品尺寸
