适用范围

YJ1系列直流浪涌保护器适用于防止雷电过电压和瞬态过电压对直流电源系统和用电设备造成的损坏，保护设备和使用者的安全。广泛用于光伏发电系统,移动通信基站、微波通信局（站）、电信机房、工厂、民航、金融、证券等系统的直流电源防护。

直流浪涌保护器采用温控断路技术，并内置过流保护电路，彻底避免浪涌保护器自身发热引起的火险发生；并且选用知名元器件，运用先进的生产工艺制造，只用于各种直流电源系统，如直流配电屏、直流供电设备、直流配电箱、电子信息系统柜、二次电源设备的输出端等。

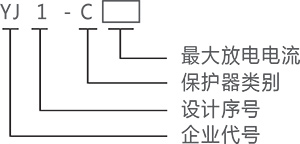

型号含义

正常工作条件

1、周围空气温度

a.上限值不超过+40℃。

b.下限值不低于-4℃。

c.24h内平均值不超过+30℃。

d.极限使用温度-40℃~+75℃。

2、海拔高度

安装地点的海拔高度不超过2000米。

3、大气条件

a.在周围空气温度为+35℃时，空气相对湿度不超过50%，在较低温度

下可以有较高的相对湿度。

b.最湿月的月平均最低温度在20℃时，月平均相对湿度为90%。

c.已考虑到因温度变化而发生在产品表面上的凝露。

4、污染等级

保护器使用的污染等级为2级。

5、安装类别

安装类别为Ⅱ、Ⅲ类。

主要参数及技术性能

产品特点

a、最高可承受40kA（8/20μs） 雷电流冲击；

b、动作响应时间小于25纳秒；

c、采用温控保护电路

d、高能电涌保护

e、遥信报警接口

f、失效检测指示

g、标准模块化安装

h、反应速度：纳秒级

i、内置瞬间过流断路装置

安装说明

安装前必须切断电源，严禁带电操作。

建议在防雷模块前端串联熔断器或自动断路器。

安装时请根据安装示意图连接，其中+为正极线，-为负极线，PE为地线，切勿接错。安装完成后，合上自动断路器（熔断器）开关，

检查工作状态是否正常。

安装完毕后将模块插到位，检查防雷模块是否正常工作。

防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗口呈红色或遥信端子输出报警信号时，表示防雷模块发生故障，应及时维修或更换。

并联式电源防雷模块应并联安装，连接线要求牢固可靠，且要求

短、粗、直。

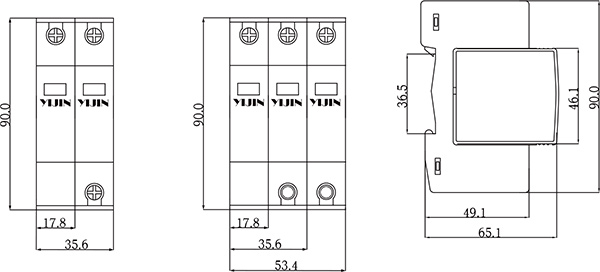

产品尺寸

用于涉电维修安装，务必确保操作人员持有电工类作业资质并采取必要的断电、绝缘防护措施。
