产品简介

该系列电涌保护器适用于交流50Hz，380V及以下的TT，IT、TN-S、N-C-S等供电系统，可作为LPZ1，LP22与LP23区界面处的等电位连接。其设计依据符合IEC61643-1，GB18802.1，外壳设计安装在35mm电气导轨上，该产品内置失效脱离装置，当电涌保护器因过流过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示窗口由绿色（正常）变成红色（故障）。

产品用途

YJ1系列模块用于雷击时等电位连接，安装在LPZOB区与LPZ1区与LPZ2区交界处，通常安装在楼层配电箱、计算机中心、电信机房、电梯控制室、变频设备控制室、医院手术室、监护室及装有电子医疗设备场所的配电箱内，分散型小别墅

应将SPD安装在住户配电箱内。

产品设计和订货须知：用户在产品设计和订货时，应详细标明产品型号、数量。

产品特点

a、无需更换底座即可更换保护器单元；

b、最高可承受80kA（8/20μs）雷电流冲击；

c、动作响应时间小于25纳秒；

d、可视窗口颜色表示保护的工作状态绿色（正常）、红色（故障）。

e、高能电涌保护

f、遥信报警接口

g、失效检测指示

h、标准模块化安装

i、反应速度：纳秒级

j、内置瞬间过流断路装置

k、单模块最大放电电流80kA（8/20μS)

l、内置过热断路装置

m、插拔防误设计

正常工作条件

1、周围空气温度为:-40℃~+70℃，24小时内其平均值不超过+35℃。

2、海拔高度不超过2000m。

3、大气条件安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+25℃，该月的平均最大相对湿度不超过90%。并考虑到因温度变化发生在产品表面的凝露。

4、污染等级：2级。

5、安装类别：类别Ⅱ

6、安装方式：采用 国际标准导轨。

主要参数及技术性能

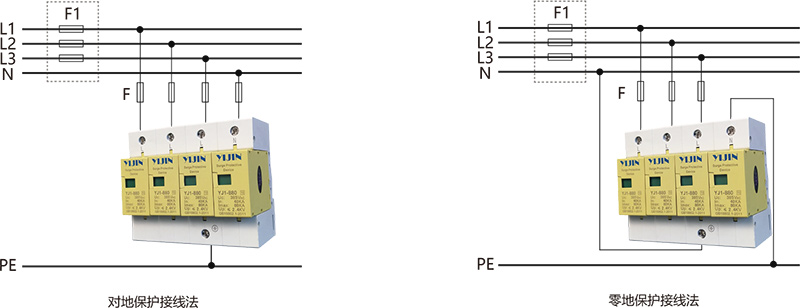

接线示意图

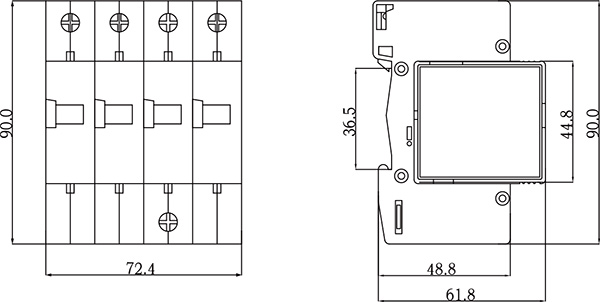

产品尺寸参数
