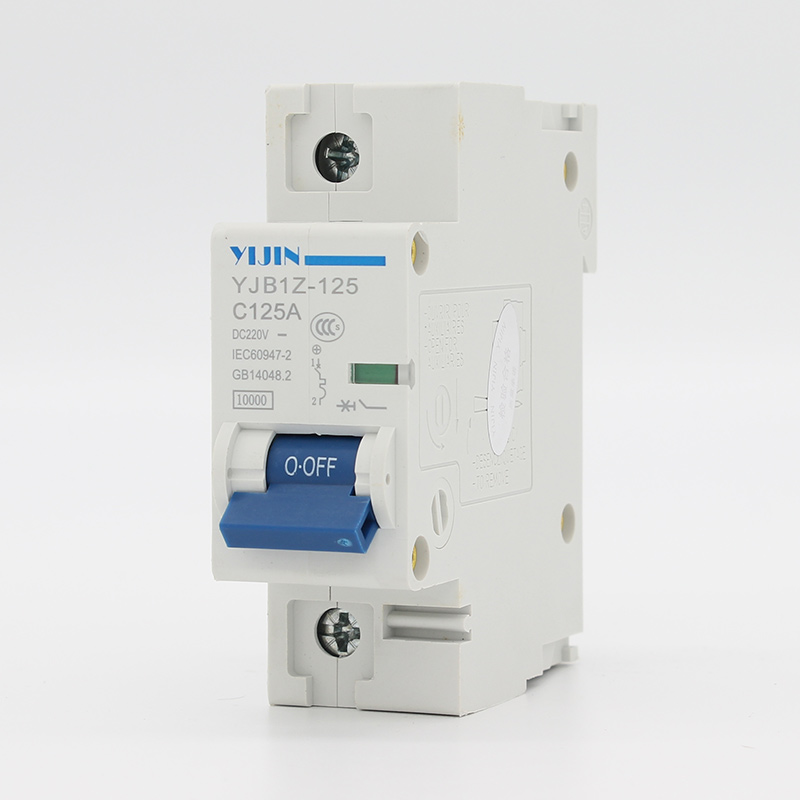

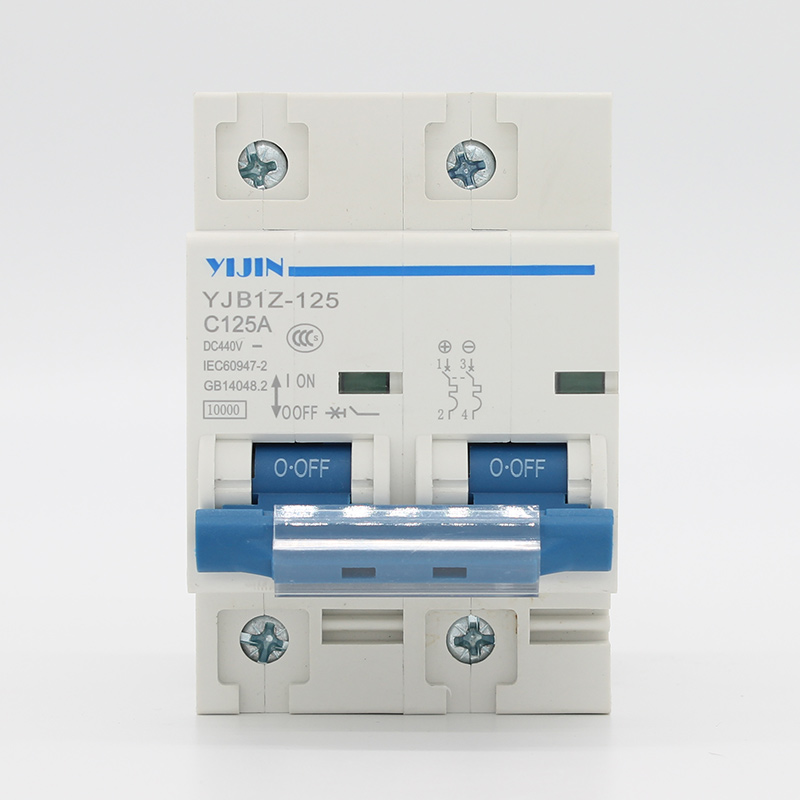

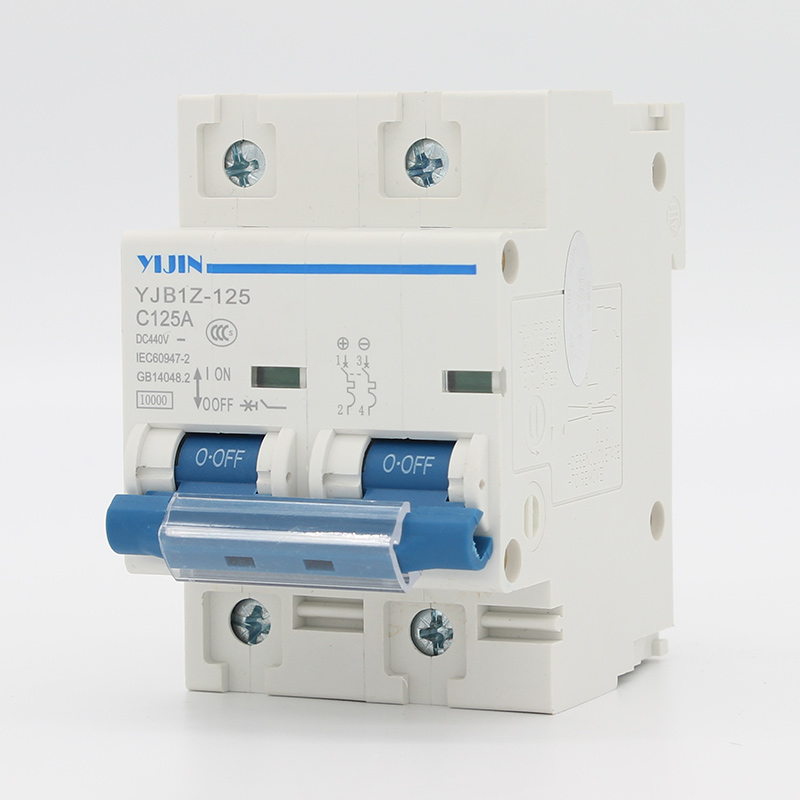

YJB1Z-125小型直流断路器
YJB1Z-125系列直流小型断路器(以下简称断路器)，适用于额定电流125A及以下，直流额定电压220V和440V的线路中。用来对直流配电系统的设施和电气设备进行过载、短路保护之用，可广泛用于电力、邮电、交通、工矿企业等行业。
本产品符合IEC60947-2、GB14048.2标准要求。
本产品符合IEC60947-2、GB14048.2标准要求。
使用范围
YJB1Z-125系列直流小型断路器(以下简称断路器)，适用于额定电流125A及以下，直流额定电压220V和440V的线路中。用来对直流配电系统的设施和电气设备进行过载、短路保护之用，可广泛用于电力、邮电、交通、工矿企业等行业。
本产品符合IEC60947-2、GB14048.2标准要求。

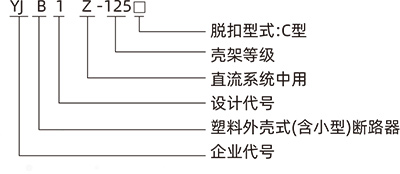

型号含义
产品特点
YJB1Z-125直流断路器由外壳、操作机构、热脱扣器、电磁脱扣器触头系统、灭弧系统等组成，具有过载和短路保护功能，设计独特的结构和强有力永磁灭弧系统使产品具有10KA的短路能力，机械寿命20000次以上，产品外型美观，安装导轨为TH35-7.5型标准钢安装轨，并具有以下特点:手柄设计在前端面的上方，操作时安全手感强、手感舒适，接线时一定要注意“+、-”极性，电源上进下出，符合电源进线特点，安装方便，节省导线。
技术参数
| 壳架等级额 定电流 lmm (A) | 极数 | 宽度/位 (18mm 倍数) | 额定电压 (V) | 额定电流 In(A) | 额定极限短路能力 | 瞬时脱 扣器型 | |
| 分断电流 Icu(A) | 时间常数 T(ms) | ||||||
| 63 | 1 | 1 | DC125V/220V | 63、80、100 125A | 10000 | 10 | C |
| 2 | 2 | DC250V/440V | |||||
标准时间-电流
| 试验 | 瞬时脱 扣器型 | 直流试 验电流 | 起始状态 | 脱扣或不脱扣时间极限 | 预期结果 | 备注 |
| a | C | 1.05In | 冷态 | t≥2h | 不脱扣 | |
| b | C | 1.3In | 紧接着 a项试验 | t<2h | 脱扣 | 电流在5S 内稳定上升 |
| C | C | 8In | 冷态 | t≥0.2s | 不脱扣 脱扣 | 闭合辅助 开关接通 电源 |
| 12In | t<0.2s |
接线图

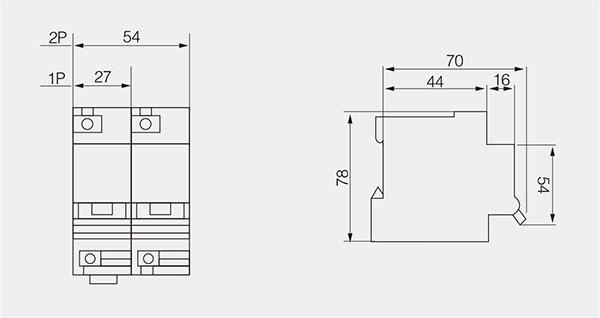

安装及外形尺寸
