适用范围

自动重合闸漏电保护器是突破传统的安全用电保护方式，利用机械自动化原结合现代电子控制技术研制成功的新一代高科技智能型安全用电产品。该产理，品通过微机控制技术实现在线检测功能和过载(过流)、短路、过压、欠压、漏电保护功能，产品集开关、保护为一体，实现了数字化安全用电的全面保护，同时具备抗雷电浪涌功能。在使用中一旦检测到用电故障立即保护跳闸，待故障消除后则自动重合闸，无需人为干预，从根本上解决了因用电故障跳闸中断供电而不能自动重合闸的问题。

本产品适用于通信、交通、工矿企业、智能化小区、石油化工等行业，并且在无线基站设备、宽带交换机、监控设备、气象监测设备等方面有大量成功的应用案例。

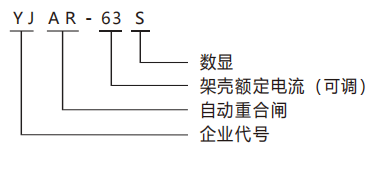

型号含义

产品特点

智能化设计，根据用电情况自动保护、自动重合闸

多档位选择额定电流，使用更灵活

功能强大，在线式全面检测多种用电故障

数字诊断、预警准确,报警、保护更快捷、更准确

正常工作条件

1、周围空气温度

a.上限值不超过+40℃。

b.下限值不低于-4℃℃。

c.24h内平均值不超过+30℃，

d.极限使用温度-40℃℃~+75℃℃

2、海拔高度安装地点的海拔高度不超过2000米。

3、大气条件

a.在周围空气温度为+35℃时，空气相对湿度不超过50%，在较低温度下可以有较高的相对湿度。

b.最湿月的月平均最低温度在20℃时，月平均相对湿度为90%。

c.已考虑到因温度变化而发生在产品表面上的凝露。4、污染等级

保护器使用的污染等级为2级，

5、安装类别

安装类别为工、Ⅲ类。

技术参数

5.1额定工作电压:AC230V。

5.2额定电流In:1A-63A/1A-100A可调。

5.3寿命:电气寿命通断20000次。

5.4本机功耗:<3W。

5.5工作电压范围:AC120V-320V。

5.6最大额定输出电流:In63A/100A.

5.7 漏电保护设置范围:10-90mA，动作时间≤0.1S.

5.8 欠压保护设置范围:AC140-190V，动作时间2-5S.

5.9 过压保护设置范围:AC240-300V，动作时间2-5S。

5.10 过流保护设置范围:1A-63A;63A-100A，动作时间2-5S5.11 短路保护电流:>3ln，动作时间≤0.1S。

5.12 防雷保护:在L-N间加1.2/50us(8/20us)组合波，2KV不产生误动作，8KV不损坏。

5.14 保护器自动重合闸次数与时间的关系如下表：

5.14 实时电压、电流、剩余电流显示，误差≤5%。

5.15 最大故障信息保成数量999。

5.16 安装:安装在35x7.5mm标准导轨上。

产品功能

a.合闸前检测:产品在合闸前对线路进行检测，当过欠压、电、过流任一故障存在都不能合闸。

b.过压保护:当输入端电压大于设定值时自动断开

c.欠压保护:当输入端电压小于设定值或断电时自动断开。

d.过流保护:当电流大于或等于额定电流1.15倍时，保护器持续3S自动断

开。

e.短路保护:当电流大于3倍额定电流时，保护器在0.1S内自动断开

f.剩余电流保护:当泄露电流大于设定值或人身触时，保护器在0.1S内自动断

开。

9.零线断开保护:零线断开或松动时，电压不平衡到一定值时，保护器自动断次

h.断电保护:断电时保护器自动断开，来电检测正常后保护器自动合闸。

i.自动合闸:当故障发生时自动断开;故障排除后自合闸。

i.自动保存信息:自动断开的各种信息，包括断开次数、时间、故障类型等为故障分析提供依据。

k.声光故障报警:故障断开时，相应故障指示灯亮，同时声音报警响起。

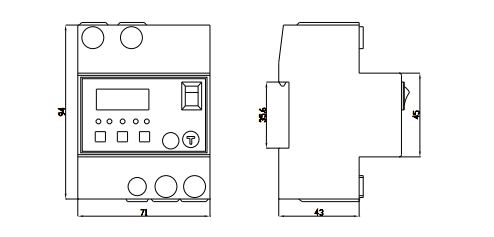

产品尺寸
