适用范围

本产品涉及智能电网电子通讯技术领域，具体属于一种新型故障寻址智能断路器，包括智能电力电容器、RS485收发器、GPRS模块和PC端机，所述的智能电力电容器通过RS485收发器与PC端机有线连接，通过GPRS模块与PC端机无线连接。RS-485通讯智能断路器克服了现有技术的不足，采用RS485串口的半双工网络，收发器选择带隔离增强型的ADM2483，总线使用双绞线，具有良好的抗噪声，抗干扰性，能够长距离传输，通讯速度低于1000bps时传输距离可达1000米，最多允许256个收发器接入RS485总线;实现了智能电力电容器和PC端机之间的实时通讯和数据上传，方便了工程技术人员对电网工况环境的实时监测，降低了电网监测难度和监测成本，使工程技术人员能够及时有效的调整无功功率补偿方案。

型号含义

正常工作条件

1、周围空气湿度为:-40℃~+85℃，24小时内其平均值不超过+35℃

2、海拔高度不超过2000m。

3、大气条件安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+25℃℃，该月的平均最大相对湿度不超过90%。并考虑到因温度变化发生在产品表面的凝露。

4、污染等级:2级。

5、安装类别:类别Ⅱ

6、安装方式:采用 国际标准导轨。

7、控制方式:APP远程控制+本地手动按钮控制

主要参数及技术性能

RS-485智能断路器实现远程控制适用于额定电压230V，频率50Hz，额定电流40A的线路中，作接通、分断定时、延时及分配电能和承载额定电流的作用。

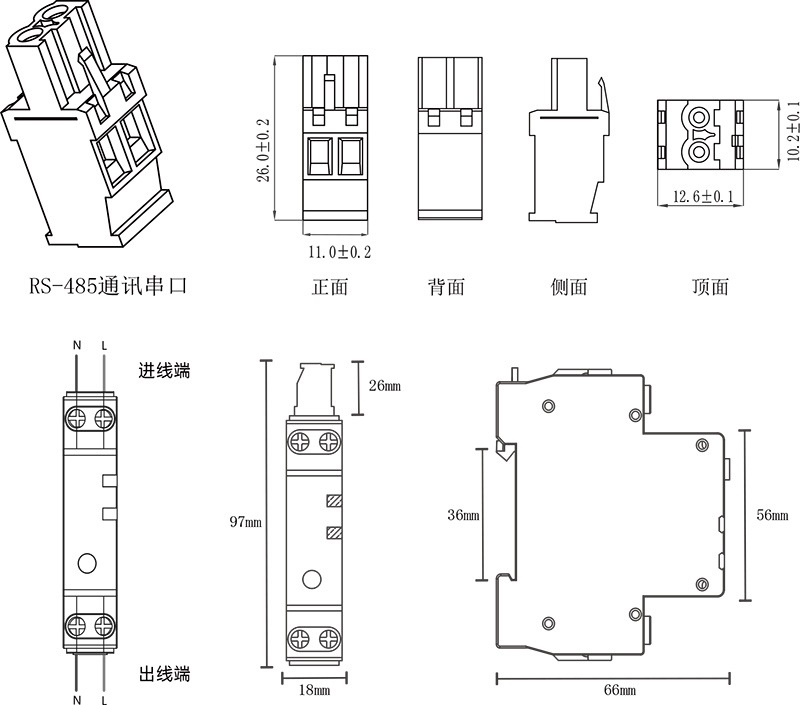

产品尺寸

订货时需要说明产品型号、数量，例:YJA2-485 40A 20台;如有特殊要求，应另注明。

用于涉电维修安装，务必确保操作人员持有电工类作业资质并采取必要的断电、绝缘防护措施。
