产品概述

YB2-125系列费控预付费光伏专用重合闸保护器(又称电能表外置断路器)以下简称费控，主要运用于交流50Hz，额定工作电压230V400V额定电流至80A的线路中，对线路进行远距离自动合闸、分闸控制分断或自动信号控制合闸、分闸，与智能预付费电表一起构成完善的预付费电表体系。

产品特点

2.1 产品采用模块式结构，35mm标准导轨安装，便于客户快速安装维修或更换;

2.2 具有手/自动切换开关,

2.3 分合闸动作快速可靠，分断能力最高可达10kA;

2.4 单相控制可选用 2P小型断路器产品;

2.5 三相控制可选用 4P或3P小型断路器产品;

2.6 电流规格有40A、63A、80A、100A、125A可供选择:2.7 接受智能电表的信号，(欠费停电)切断电路，(缴费送电)自动合闸，闭合电路，并将断路器的状态反馈给电能表及后台!

产品功能

【欠费分闸、付费合闸】【过载及短路保护】【费控状态指示)【欠费脱扣保持】【状态反馈】【手动/自动切换模式】

主要技术参数

正常工作环境

1、周围空气湿度为:-25℃~+45℃，24小时内其平均值不超过+20℃

2、海拔高度不超过2000m。

3、大气条件安装地点的空气相对湿度在最高温度为+40℃时不超过20%;在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过+20℃，该月的平均最大相对湿度不超过90%。并考虑到因温度变化发生在产品表面的凝露。

4、污染等级:3级。

5、安装类别:类别Ⅲ

6、安装场所:外磁场在任何方向不超过地磁场的5倍

产品尺寸

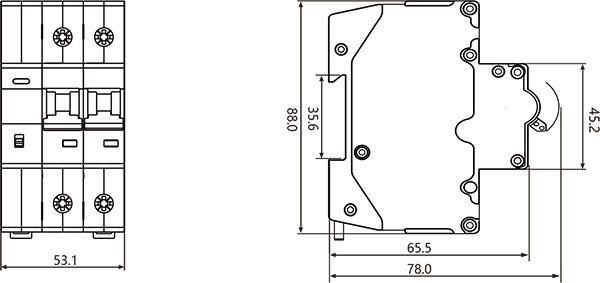

2P YJB2电能表外置断路器

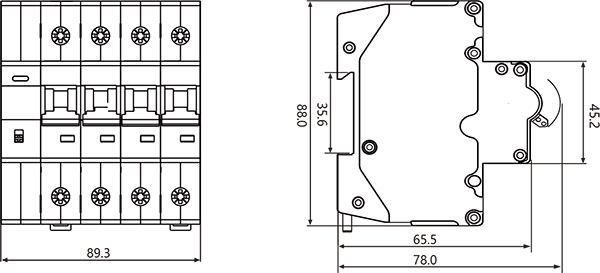

4P YJB2电能表外置断路器

单位:毫米(mm)

订货说明

订货时需要说明产品型号、数量例:YJB2-125 63A4P60台;如有特殊要求，应另注明。

用于涉电维修安装，务必确保操作人员持有电工类作业资质并采取必要的断电、绝缘防护措施。
