适用范围

YJSCB-40 SPD后备保护器为电源提供第一级、第二级、第三级设备保护的SPD(防雷保护器)进行专业的后备保护。

适用于已安装SPD防雷设备的场所，如:工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备。

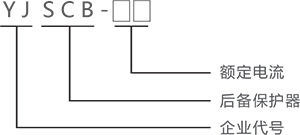

型号含义

产品用途

1、对通过的工频电流和雷电流实现选择性分断能有效保护SPD因异常暂态过电压时SPD发生熔穿短路，造成严重火灾事故。

2.对通过的工频电流种雷电流实现选择性分断，能有效保护SPD因发生劣化致使SPD启动电压降到低于电源电压工频漏电流增大，造成严重火灾事故。

3、当SPD有雷电流通过时，这个外置脱离器不会出现误脱扣，使电气设备防雷始终处于有效状态。

产品特点

a、运行短路电流分断能力强

b、大雷电冲击电流(25kA 10/350us,100kA 8/20μs)不分断--确保SPD防雷保护有效；

c、参量控制脱扣机构，对通过电流实现选择性分断

d、冲击电流残压低，能与熔断器媲美;

e、冲击电流耐压能力强，不误动作;

f、微断外型、体积小、方便断电对SPD进行检测;

g、规格齐全，满足T1T2级SPD配套;

h、35mm卡轨安装，符合世界各地安装需要;

i、高能触头、使用寿命长;

j、工频电流通过大于3A脱扣;

正常工作条件

1、周围空气温度

a.上限值不超过+40℃。

b.下限值不低于-20℃。

c.24h内平均值不超过+35℃。

d.极限使用温度-40℃~+75℃。

2、海拔高度

安装地点的海拔高度不超过2000米

3、大气条件

a.在周围空气温度为+35℃时，空气相对湿度不超过50%，在较低温度下可以有较高的相对湿度。

b.最湿月的月平均最低温度在20℃时，月平均相对湿度为90%。

c.已考虑到因温度变化而发生在产品表面上的凝露。

4、污染等级

保护器使用的污染等级为3级。

5、安装类别

安装类别为工、Ⅲ类。

6、安装条件a.保护器可以垂直或水平安装在柜体内，特殊要求须特殊订货，b.应安装在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃。

c.应安装在没有雨雪侵袭的地方。

主要参数及技术性能

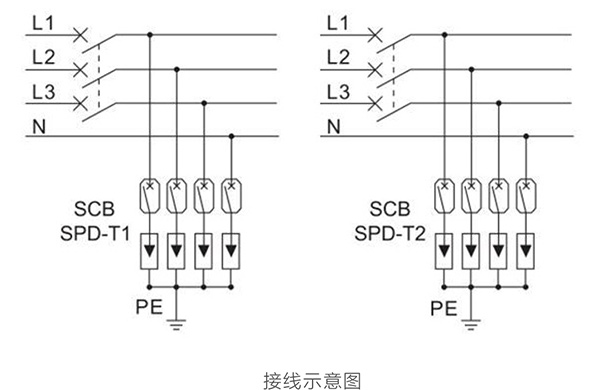

产品接线示意图
