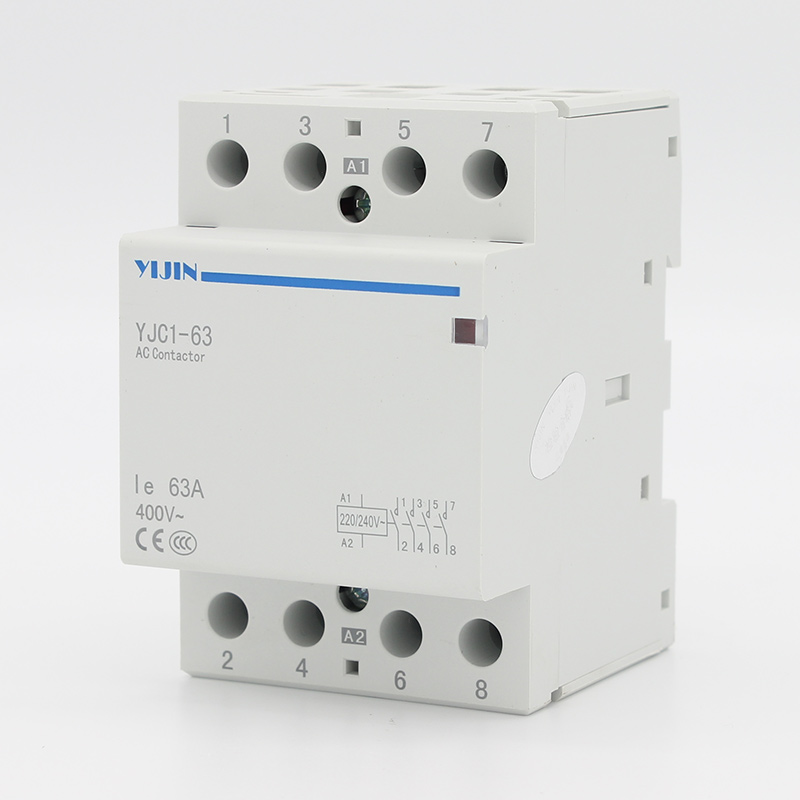

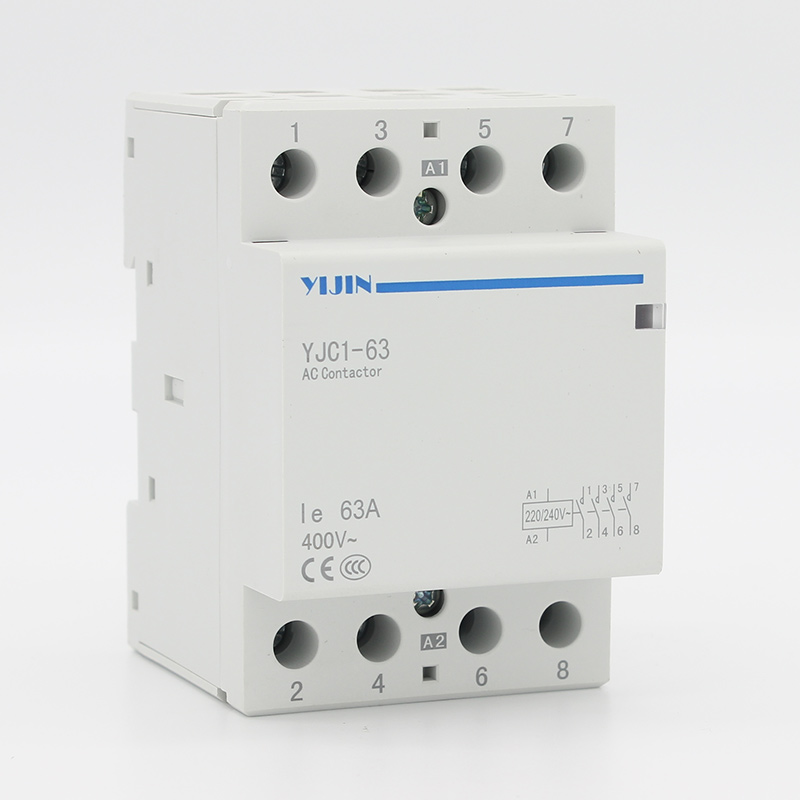

YJC1-63 4P模块化用交流接触器
YJC1-20/25/63家用交流接触器(以下简称接触器)、主要适用于交流50Hz(或60Hz)额定工作电压230V的电力系统中，在AC-7a使用类别下，额定工作电压至230V，额定工作电流63A的电路中作远距离开关和主电路控制用。该产品主要使用于家用电器和类似用途的低感负载及家用电动机负载的控制。
本产品符合GB17885,IEC1095标准。
本产品符合GB17885,IEC1095标准。
使用范围
YJC1-20/25/63家用交流接触器(以下简称接触器)、主要适用于交流50Hz(或60Hz)额定工作电压230V的电力系统中，在AC-7a使用类别下，额定工作电压至230V，额定工作电流63A的电路中作远距离开关和主电路控制用。该产品主要使用于家用电器和类似用途的低感负载及家用电动机负载的控制。
本产品符合GB17885,IEC1095标准。
型号含义其分类
注:常规产品为常开，可订制常闭产品。
正常工作条件及安装条件
周围空气湿度为:-5℃-+40℃，24h内其平均值不超过+35℃
海拔高度不超过2000m。
大气条件安装地点的空气相对湿度在最高温度为+40℃时不超过50%:在较低的温度下可允许有较高的相对湿度，最湿月的月平均最低温度不超过+25℃℃，该月的平均最大相对湿度不超过90%并考虑到因温度变化发生在产品表面的凝露。
污染等级:为污染等级2
安装类别:为安装类别III
安装方式:采用“顶帽”形截面TH35-7.5型安装轨。
技术参数
接触器的额定绝缘电压，约定发热电流、使用类别及与其相对应的额定工作电流和控制功能见表1
| 使用类别代号 | 额定绝缘电压(V) | 额定工作电压(V) | 约定发热电流(A) | 额定工作电流(V) | 控制功率(KW) |
| AC1、AC7aAC7b | 500 | 230V | 63 | 63/25 | 13/3.8 |
| AC1、AC7aAC7b | 500 | 230V | 40 | 40/15 | 8.4/2.4 |
| AC1、AC7aAC7b | 500 | 230V | 32 | 32/12 | 6.5/1.9 |
| AC1、AC7aAC7b | 500 | 230V | 25 | 25/8.5 | 5.4/1.5 |
| AC1、AC7aAC7b | 500 | 230V | 20 | 20/47 | 4/1.2 |
动作(操作)条件
在周围空气温度-5℃℃-+40℃范围内，对接触器吸引线圈施以额定控制电源电压Us，使其发热至稳定状态时。接触器在(80%-110%)Us范围内任何电压下能可靠的闭合，其释放电压即不高于75%Us，又不低于20%Us。
接通和分断能力见表2
| 使用类别 | 接通和分断(通断)条件 | 通电时间(S) | 间隔时间(S) | 操作循环次数 | ||
| le/te | Ur/Ue | Cosφ | ||||
| AC-1、AC-7a | 1.5 | 1.05 | 0.8 | 0.05 | 10 | 50 |
| AC-7b | 8 | 1.05 | 0.45 | 0.05 | 10 | 50 |
约定操作性能见表3
| 使用类别 | 接通条件 | 分断条件 | 通电时间(S) | 间隔时间(S) | 操作循环次数 | ||||
| I/te U/Ue Cosφ | Ic/te Ur/Ue Cosφ | ||||||||
| AC-1 | 1.0 | 1.05 | 0.8 | 1.0 | 1.05 | 0.8 | 0.05 | 10 | 6000 |
| AC-7a | 1.0 | 1.05 | 0.8 | 1.0 | 1.05 | 0.8 | 0.05 | 10 | 30000 |
| AC-7b | 6.0 | 1.0 | 0.45 | 1.0 | 0.17 | 0.45 | 0.05 | 10 | 30000 |
机械寿命:接触器的机械寿命不小于100万次
电寿命:接触器的电寿命不小于10万次
外形尺寸图
